Описание
Центробежный насос вертикального расположения используется в различных сетях для перекачки конденсата и жидкости с температурой до 160 °С. Изготавливается на современном оборудовании в соответствии с ГОСТами. Рассчитан на достаточно большие нагрузки, благодаря использованию износоустойчивых деталей.
Характеризуется простотой установки, не нужно никаких дополнительных приспособлений, к тому же всасывающий патрубок можно поворачивать в нужную сторону, что существенно упрощает процесс монтажа. Все части корпуса соединены герметично, что повышает долговечность изделия.
Технические характеристики
Подача, м3/ч: 315 Напор, м: 160 КПД насоса, %: 71 Давление на входе в насос, МПа (кгс/см2), не более: 0,69(7) Мощность электродвигателя, кВт: 250 Частота вращения, с-1 (об/мин): 50(3000) Род тока: переменный Напряжение, В: 380 Частота тока, Гц: 50 Масса агрегата, кг: 2800Характеристика насоса

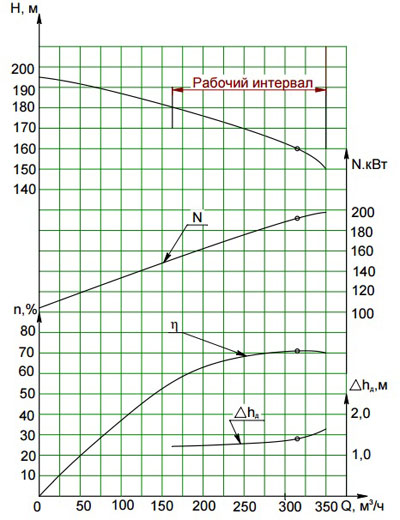

Характеристика агрегата 1КсВ 315-160-1.
Частота вращения 49 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры и параметры агрегатов

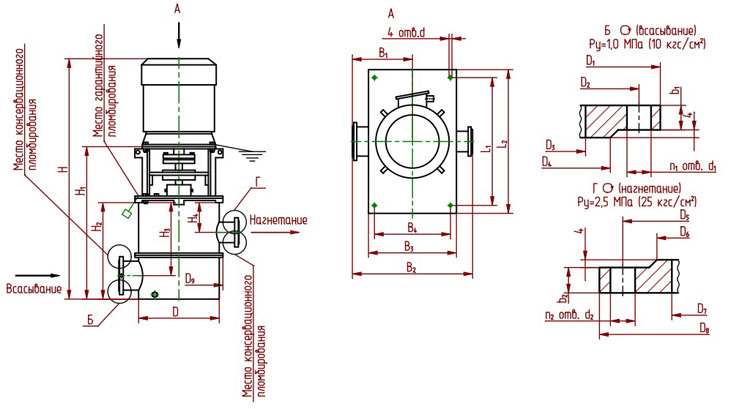

Габаритные размеры и параметры агрегатов 1КсВ 315-160-1.
Типоразмер насоса | Типоразмер двигателя | Мощность, кВт | Размеры, мм | |||||||||||||||||||||||||||
H | H1 | H2 | H3 | H4 | B1 | B2 | B3 | B4 | L1 | L2 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | b1 | b2 | d | d1 | d2 | n1 | n2 | |||
1КсВ 315-160-1 |
В2С-250 | 250 | 2955 | 1832 | 1179 |
930±1 |
405±0,5 | 450 | 900 | 750 | 650 | 1000 | 1100 | 630 | 440 | 400 | 300 | 370 | 310 | 278 | 200 | 360 | 750 | 25 | 37 | 35 | 22 | 26 | 12 | 12 |
