Характеристики
Площадь поверхности теплообмена, м2
—
4.87
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Технические характеристики
Наименование | Рабочий объем, м3 | Площадь поверхности теплообмена, м2 |
Давление рабочее пара и нагр.воды, МПа |
Давление пробное в корпусе и змеевике, МПа | Макс. Температура в змеевике, °С | Макс. Температура в корпусе, °С | Число трубок змеевика, шт. | Масса, кг |
СТД 3071 | 4 | 4,87 | 0,5 | 0,8 | 158 | 75 | 4 | 956 |

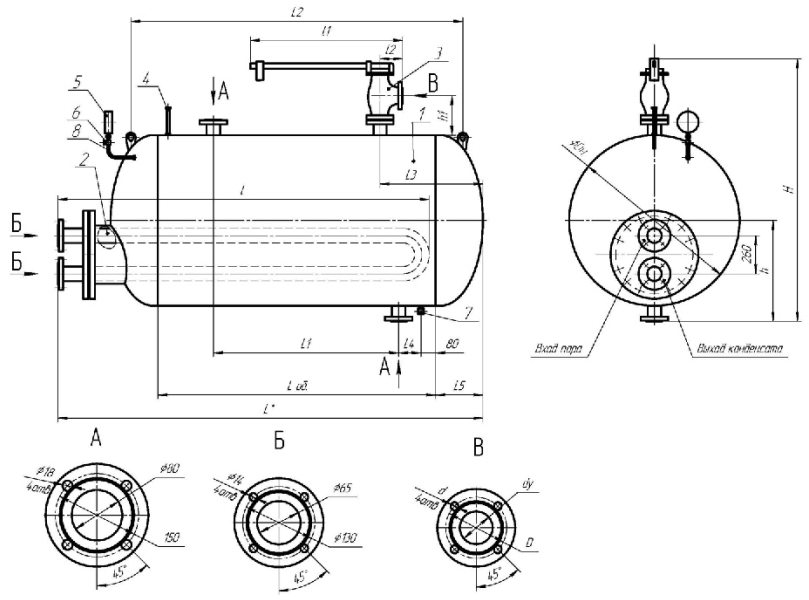

Габаритные размеры
Наименование | DH | dy* | D* | d* | L* | Lоб | L1 | L2 | L3 | L4 | L5 | I | I1 | I2 | h | H1 | H |
СТД 3071 | 1212 | 1212 | 110 | 18 | 4430 | 3500 | 2800 | 3950 | 2456 | 220 | 331 | 4270 | 745 | 155 | 716 | 238 | 1810 |
