Применение
Канальный датчик температуры ТД1 для систем вентиляции сделан на основе измерительного элемента NTC10 кОм. Подходит для большинства выпускаемых на данный момент контроллеров, которые используют измерительные элементы стандарта NTC10 кОм. Так же они используются для работы с терморегуляторами МРТ220 и МРТ380. Сопротивление 10 кОм / 25 ºС, погрешность измерения ±0,5 ºС / 25 ºС.
Используется для измерения температуры приточного или вытяжного воздуха.
Датчики обладают отрицательным температурным коэффициентом, т.е. сопротивление измерительного элемента, используемого в этих датчиках, уменьшается при увеличении температуры.
Выпускаются в исполнении с 4-х, 10-ти и 20-ти метровым проводом.

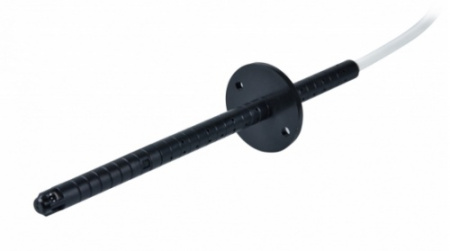

Пластиковый корпус диаметром 8 мм. Крепление в воздуховод через резиновый монтажный фланец, который поставляется вместе с датчиком. Глубина установки в воздуховод от 40 до 140 мм.утри помещений.
Технические характеристики
- Диапазон измерения 0...30 ºС
- Диапазон рабочих температур минус 30...50 ºС
- Степень защиты IP20
- Кабель 2х0,5, длина 4 м для ТД1, 10 м для ТД1(10м) и 20 м для ТД1(20м)
- Крепление в воздуховод
Таблица зависимости сопротивления датчика ТД1 от температуры
| °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм |
| 0 | 32,8 | 4 | 26,7 | 8 | 21,8 | 12 | 18,0 | 16 | 15,0 | 20 | 12,5 | 24 | 10,5 | 28 | 8,8 |
| 1 | 31,1 | 5 | 25,3 | 9 | 20,8 | 13 | 17,2 | 17 | 14,3 | 21 | 11,9 | 25 | 10,0 | 29 | 8,4 |
| 2 | 29,5 | 6 | 24,1 | 10 | 19,8 | 14 | 16,4 | 18 | 13,7 | 22 | 11,4 | 26 | 9,6 | 30 | 8,1 |
| 3 | 28,0 | 7 | 22,9 | 11 | 18,9 | 15 | 15,7 | 19 | 13,1 | 23 | 10,9 | 27 | 9,2 | 31 | 7,7 |
