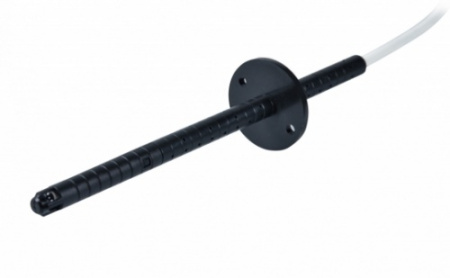

Канальный датчик температуры TD-K1000 для систем вентиляции сделан на основе измерительного элемента Pt1000, с положительным температурным коэффициентом.
Соответствует требованиям EN60751, класс точности В., или ± 0,3 °С при 0 °С.
Датчики имеют высокую точность, расширенный температурный диапазон, и линейную зависимость сопротивления от температуры.
Пластиковый корпус диаметром 8 мм. Крепление в воздуховод через гибкий монтажный фланец, который поставляется вместе с датчиком. Может устанавливаться в воздуховоды разного диаметра. Глубина установки в воздуховод от 40 до 140 мм.
Технические характеристики
- Диапазон измерения 0...50 ºС
- Диапазон рабочих температур минус 30...50 ºС
- Степень защиты IP20
- Кабель 2х0,5, длина 2 м
Таблица зависимости сопротивления датчика TD-K1000 от температуры
| °С | Ом | °С | Ом | °С | Ом | °С | Ом |
| -30 | 882 | 7 | 1027 | 19 | 1074 | 35 | 1136 |
| -20 | 922 | 8 | 1031 | 20 | 1078 | 40 | 1155 |
| -15 | 941 | 9 | 1035 | 21 | 1082 | 45 | 1174 |
| -10 | 961 | 10 | 1039 | 22 | 1086 | 50 | 1194 |
| -5 | 980 | 11 | 1043 | 23 | 1090 | 55 | 1213 |
| 0 | 1000 | 12 | 1047 | 24 | 1094 | 60 | 1232 |
| 1 | 1004 | 13 | 1051 | 25 | 1098 | 70 | 1271 |
| 2 | 1008 | 14 | 1055 | 26 | 1101 | 80 | 1309 |
| 3 | 1012 | 15 | 1059 | 27 | 1105 | 90 | 1347 |
| 4 | 1016 | 16 | 1062 | 28 | 1109 | 100 | 1385 |
| 5 | 1020 | 17 | 1066 | 29 | 1113 | ||
| 6 | 1023 | 18 | 1070 | 30 | 1117 |
