Характеристики
Мощность электродвигателя, кВт
—
250
Производительность, тыс.м3/час
—
122000
Полное давление, Па
—
3850
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Дымосос Д-20 сх. 3 с двигателем 250/750 правый, материал углеродистая сталь, подшипниковый узел стандартный
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
правый
Подшипниковый узел:
стандартный
Дымосос Д-20 сх. 3 с двигателем 250/750 правый, материал углеродистая сталь, подшипниковый узел SKF
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
правый
Подшипниковый узел:
SKF
Дымосос Д-20 сх. 3 с двигателем 250/750 левый, материал углеродистая сталь, подшипниковый узел стандартный
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
левый
Подшипниковый узел:
стандартный
Дымосос Д-20 сх. 3 с двигателем 250/750 левый, материал углеродистая сталь, подшипниковый узел SKF
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
левый
Подшипниковый узел:
SKF
Дымосос Д-20 сх. 3 с двигателем 250/750 правый, материал нержавейка AIS I409, подшипниковый узел стандартный
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
правый
Подшипниковый узел:
стандартный
Дымосос Д-20 сх. 3 с двигателем 250/750 правый, материал нержавейка AIS I409, подшипниковый узел SKF
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
правый
Подшипниковый узел:
SKF
Дымосос Д-20 сх. 3 с двигателем 250/750 левый, материал нержавейка AIS I409, подшипниковый узел стандартный
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
левый
Подшипниковый узел:
стандартный
Дымосос Д-20 сх. 3 с двигателем 250/750 левый, материал нержавейка AIS I409, подшипниковый узел SKF
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
левый
Подшипниковый узел:
SKF
Дымосос Д-20 сх. 3 с двигателем 250/750 правый, материал нержавейка 12Х18Н10Т, подшипниковый узел стандартный
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
правый
Подшипниковый узел:
стандартный
Дымосос Д-20 сх. 3 с двигателем 250/750 правый, материал нержавейка 12Х18Н10Т, подшипниковый узел SKF
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
правый
Подшипниковый узел:
SKF
Дымосос Д-20 сх. 3 с двигателем 250/750 левый, материал нержавейка 12Х18Н10Т, подшипниковый узел стандартный
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
левый
Подшипниковый узел:
стандартный
Дымосос Д-20 сх. 3 с двигателем 250/750 левый, материал нержавейка 12Х18Н10Т, подшипниковый узел SKF
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
левый
Подшипниковый узел:
SKF
Описание
Технические характеристики
Электродвигатель: ДА304-400У-8 Мощность,кВт: 250 Частота вращения, мин-1: 750 Производительность 103 х м3/час: 122000 Полное давление, Па: 3850 Масса не более, кг: 4290Габаритные размеры
Схема разворотов корпусов вентиляторов Д (ПР).
Схема разворотов корпусов вентиляторов Д (ЛЕВ).
Габаритные и присоединительные размеры тягодутьевых машин типа Д.
Габаритные размеры, мм | A | A1 | a | B | b | b1 | D | d | H |
Д-20 | 3128 | 1944 | 964 | 3418 | 1215 | 1948 | 2000 | 21,5 | 3080 |
Габаритные размеры, мм | h | E | C | L1 | L2 | t1 | t2 | T1 | T2 |
Д-20 | 1670 | 750 | 1170 | 892 | 338 | 140 | 140 | 840 | 1260 |
Аэродинамические характеристики

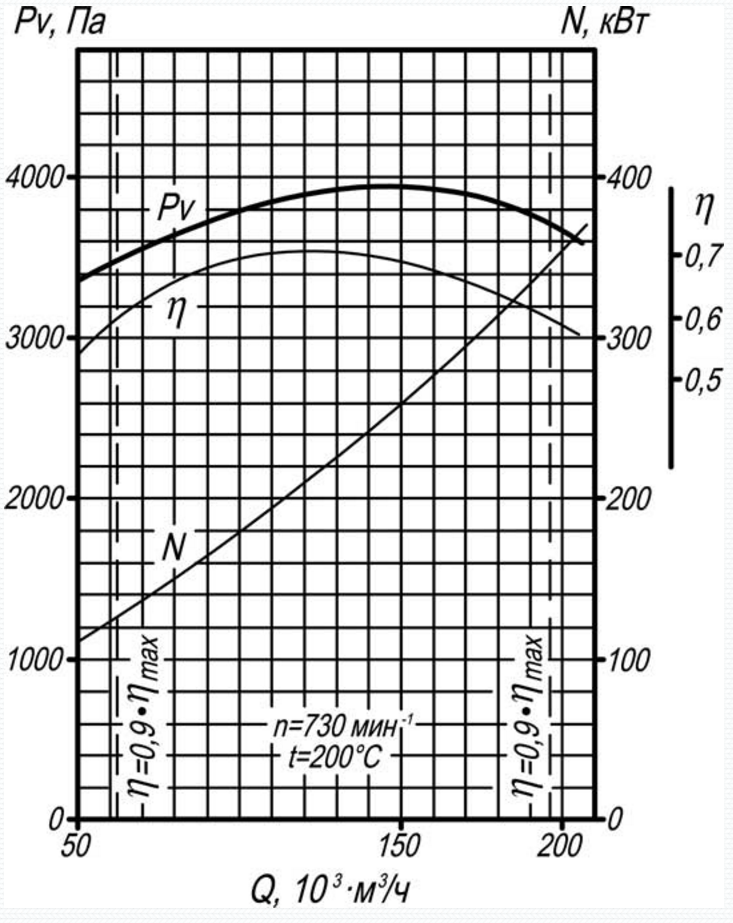

Аэродинамическая характеристика вентилятора Д-20.
