Характеристики
Мощность электродвигателя, кВт
—
4
Производительность, тыс.м3/час
—
3400
Полное давление, Па
—
435
Производитель
—
OOO «Завод ВЕНТИЛЯТОР»
Гарантия
—
24 месяца
По запросу
Нашли дешевле?
Выберите нужный вариант товара
![Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор левый, материал нержавейка AISI 430 Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор левый, материал нержавейка AISI 430](/upload/iblock/e7c/5voa60a0dl3y076i5yohuektlymo21mp.jpg)
Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор левый, материал нержавейка AISI 430
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
![Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор левый, материал углеродистая сталь Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор левый, материал углеродистая сталь](/upload/iblock/e7c/5voa60a0dl3y076i5yohuektlymo21mp.jpg)
Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор левый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
![Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор правый, материал нержавейка AISI 430 Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор правый, материал нержавейка AISI 430](/upload/iblock/e7c/5voa60a0dl3y076i5yohuektlymo21mp.jpg)
Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор правый, материал нержавейка AISI 430
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
![Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор правый, материал углеродистая сталь Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор правый, материал углеродистая сталь](/upload/iblock/e7c/5voa60a0dl3y076i5yohuektlymo21mp.jpg)
Дымосос ДН-6,3 с двигателем 4/1000 Завод Вентилятор правый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Описание
Технические характеристики
ТДМ | Хар-ки электродвигателя | Хар-ки ТДМ | Масса вентилятора, кг | |||||||
Температура перемещаемой среды, С | Скорость вращения, об/мин | Ном. Мощность, кВт | Ном. Ток при 380В (50 Гц), А | Тип эл/дв | Производительность, Qmin, тыс.м3/ч | Производительность, Qmax, тыс.м3/ч | Полное давление min, Па | Полное давление mах, Па | ||
ДН№6,3 | 200 | 1500 | 4 | 8,8 | 100L4 | 1,6 | 8,6 | 430 | 1080 | 212 |
3000 | 15 | 28,6 | 160S2 | 3,2 | 17,2 | 180 | 4300 | 295 |

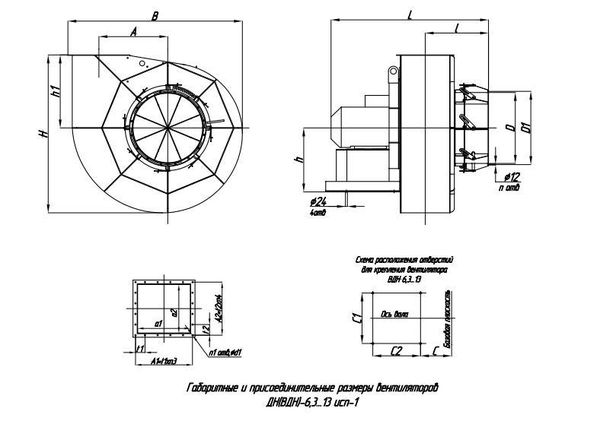

Габаритные характеристики
![Габаритные хар-ки ДН-6,3_13_isp1 Габаритные хар-ки ДН_-6_3_13_isp1.jpg](/upload/medialibrary/0f8/0f85f4b7208aa66430ac85c91c146324.jpg)
![corpus-vdn corpus-vdn.jpg](/upload/medialibrary/895/895610e45fc02908445e81c740bc6ef7.jpg)
А, мм | А1, мм | А2, мм | С, мм | С1, мм | С2, мм | D, мм | D1, мм | L, мм | Н, мм | В, мм | а1, мм | а2, мм | d, мм | d1, мм | h, мм | h1, мм | n, шт. | n1, шт. | nЗ, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм |
410 | 366 | 285 | 236 | 610 | 330 | 418 | 460 | 945 | 922 | 1061 | 315 | 240 | 12 | 15 | 532 | 413 | 12 | 12 | 3 | 3 | 122 | 95 | 328 |

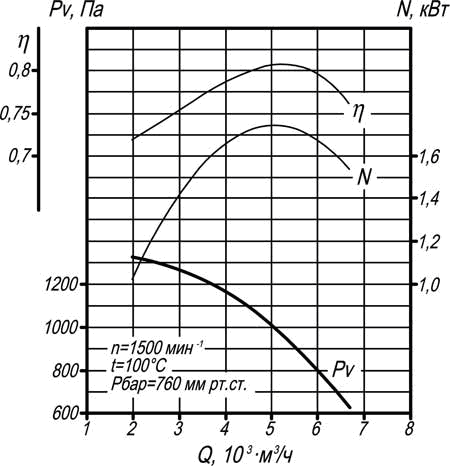

Аэродинамические характеристики
![Аэродинамическая хар-ка dn_6,3 Аэродинамическая хар-ка dn_6,3.png](/upload/medialibrary/5e4/5e430889f758d365b695b7ea8187ac6b.png)
