Dastech FR-05N24ST

 Описание привода

Электроприводы Dastech FR-05N24S с возвратной пружиной на 5Нм предназначены для управления противопожарными нормально открытыми (огнезадерживающими) клапанами небольших размеров (до 1м2), установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.

Сервопривод Dastech FR-05N24S устанавливается на прямоугольный шток клапана 12х12 мм и регулирует положение воздушной заслонки в положение «открыто» или «закрыто».

Особенности электропривода Dastech FR-05N24S

• Крутящий момент: 5 Нм
• Номинальное напряжение: 24В
• Управляющий сигнал: включение / выключение, двухточечное
• Для воздушной заслонки площадью: до 1 м²

Крутящий момент	5 Нм
Размер заслонки	1.0 м²
Направление вращения	Левое (L) и правое (R)
Управление	2-х точечное (вкл/выкл)
Ручное управление	Да
Угол поворота	95° (максимум)
Сброс пружины	<70 S / <20S
Уровень звуковой мощности	45дБ
Индикация положения	механический
Вспомогательный переключатель	2 SPDT
Тепловой датчик SAF72	Нет
Номинальное напряжение	AC/DC 24V 50/60Hz
Номинальный диапазон напряжения	AC/DC 19,2 … 28,8 В
Потребляемая мощность	5Вт (работа) / 3Вт (удержание)
Размеры проводов	0,5 мм²
Класс защиты	Ⅲ (безопасное низкое напряжение)
Уровень защиты	IP54
Температура окружающей среды	-20 … + 50 ℃ / IEC 721-3-3
Температура хранения	-30 … + 80 ℃ / IEC 721-3-2
Относительная влажность	95%, без конденсации (EN60730-1)

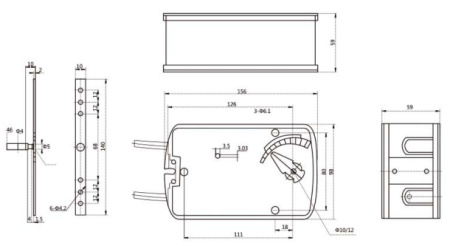

Размеры (Д×Ш×В)	156мм х 98мм х 59мм
Длина вала	> 9 мм
Вес	< 2,0 кг
