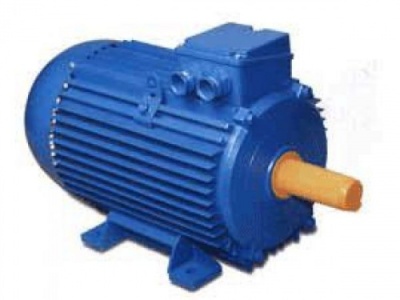

Электродвигатель А80B4 (Eldin) 1081 - лапы
Взрывозащищенность:
N
Коррозионностойкость:
N
Электродвигатель А80B4 (Eldin) 2081 - комбинированный (лапы, фланец)
Взрывозащищенность:
N
Коррозионностойкость:
N
Электродвигатель А80B4 (Eldin) 3081 - фланец
Взрывозащищенность:
N
Коррозионностойкость:
N
Описание
Технические характеристики
Мощность, кВт | 1,5 |
Частота вращ., об/мин | 1500 |
КПД (%) | 77,2 |
Cos ф | 0,8 |
I пуск / IN | 5,5 |
M пуcк / MN | 2,3 |
М макс / MN | 2,8 |

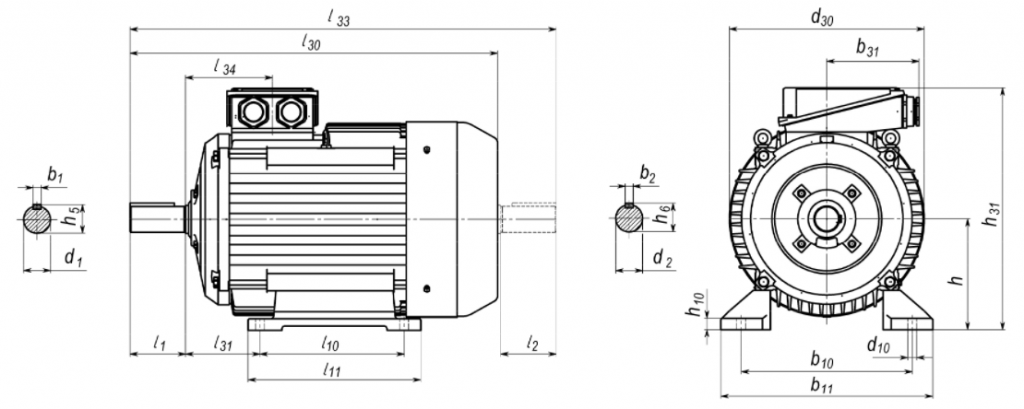

Монтажное исполнение IM 1001
Конструкторское исполнение | Число полюсов | Класс энергоэффективности | Установочные и присоединительные размеры (мм) | |||||||||
I30 | I33 | d24 | l1 | l2 | l10 | l11 | l12/l12' | |||||
* | ** | * | ** | |||||||||
IM 1001 | 4 | IE1 | 320 | 363 | 175 | 50 | 40 | 100 | - | 130 | - | 32/32 |
IM 1001 | 4 | IE2 | 376 | 420 | 175 | 50 | 40 | 100 | - | 130 | - |
32/32 |
Конструкторское исполнение | Число полюсов | Класс энергоэффективности | Установочные и присоединительные размеры (мм) | ||||||||||
l13/l13' | l31 | d1 | d2 | d10 | b1 | b2 | b10 | b11 | |||||
* | ** | * | ** | ||||||||||
IM 1001 | 4 | IE1 | - | 15 | 50 | 22 | 19 | 10 | 6 | 6 | 125 | - | 159 |
IM 1001 | 4 | IE2 | - | 15 | 50 | 22 | 19 | 10 | 6 | 6 | 125 | - | 159 |
Конструкторское исполнение | Число полюсов | Класс энергоэффективности | Установочные и присоединительные размеры (мм) | |||||||
b12 | b31 | h | h5 | h6 | h10 | h31 | ||||
* | ** | |||||||||
IM 1001 | 4 | IE1 | - | 31 | 75 | 80 | 24,5 | 21,5 | 8 | 207 |
IM 1001 | 4 | IE2 | - | 31 | 75 | 80 | 24,5 | 21,5 | 8 | 207 |
* - размеры для двигателей со встроенным электромагнитным тормозом
** - только для однофазных двигателей с пристроенным конденсатором
Монтажное исполнение IM 2001
Конструкторское исполнение | Число полюсов | Класс энергоэффективности | Установочные и присоединительные размеры (мм) | |||||||||||
I30 | I33 | d24 | l1 | l2 | l10 | l11 | l12/l12' | l13/l13' | ||||||
* | ** | * | ** | * | ** | |||||||||
IM 2001 | 4 | IE1 | 320 | 363 | 200 | 50 | 40 | 100 | - | 130 | - | 32/32 | - | 15 |
IM 2001 | 4 | IE2 | 276 | 415 | 200 | 50 | 40 | 100 | - | 130 | - | 32/32 | - | 15 |
Конструкторское исполнение | Число полюсов | Класс энергоэффективности | Установочные и присоединительные размеры (мм) | |||||||||||
l20 | l21 | l31 | d1 | d2 | d10 | d20 | d22 | d25 | b1 | b2 | b10 | |||
IM 2001 | 4 | IE1 | 3,5 | 10 | 50 | 22 | 19 | 10 | 165 | 11 | 130 | 6 | 6 | 125 |
IM 2001 | 4 | IE2 | 3,5 | 10 | 50 | 22 | 19 | 10 | 165 | 11 | 130 | 6 | 6 | 125 |
Конструкторское исполнение | Число полюсов | Класс энергоэффективности | Установочные и присоединительные размеры (мм) | |||||||||||
b11 | b12 | b31 | h | h5 | h6 | h10 | h31 | n | α° | |||||
* | ** | * | ** | |||||||||||
IM 2001 | 4 | IE1 | - | 160 | - | 31 | 75 | 80 | 24,5 | 21,5 | 8 | 207 | 4 | 45 |
IM 2001 | 4 | IE2 | - | 160 | - | 31 | 75 | 80 | 24,5 | 21,5 | 8 |
207 |
4 | 45 |
* - размеры для двигателей со встроенным электромагнитным тормозом
** - только для однофазных двигателей с пристроенным конденсатором
Монтажное исполнение IM 3001
Конструкторское исполнение | Число полюсов | Класс энергоэффективности | Установочные и присоединительные размеры (мм) | ||||||||
l30 | l33 | h37 | d24 | l1 | l2 | l20 | l21 | l39 | |||
IM 3001 | 4 | IE1 | 320 | 363 | 207 | 200 | 50 | 40 | 3,5 | 10 | 50 |
IM 3001 | 4 | IE2 | 376 | 415 | 207 | 200 | 50 | 40 | 3,5 | 10 | 50 |
Конструкторское исполнение | Число полюсов | Класс энергоэффективности | Установочные и присоединительные размеры (мм) | |||||||||||
d1 | d2 | d20 | d22 | d25 | b1 | b2 | b31 | h5 | h6 | n | α° | |||
IM 3001 | 4 | IE1 | 22 | 19 | 165 | 11 | 130 | 6 | 6 | 75 | 24,5 | 21,5 | 4 | 45 |
IM 3001 | 4 | IE2 | 22 | 19 | 165 | 11 | 130 | 6 | 6 | 75 | 24,5 | 21,5 | 4 | 45 |
