Характеристики
Мощность, кВт
—
0.75
Частота вращения вала , об/мин
—
3000
от 5 811 ₽
Нашли дешевле?
Выберите нужный вариант товара

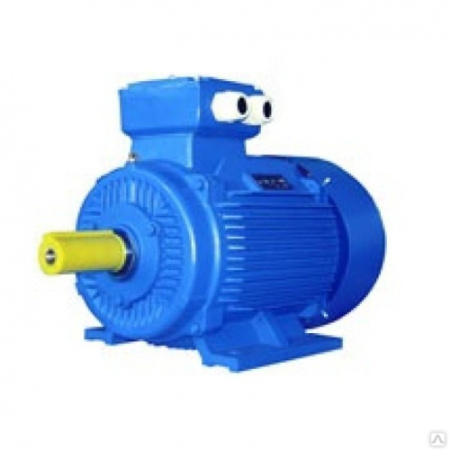

Электродвигатель АИР71A2 (Электромашина) 1081 - лапы
Взрывозащищенность:
N
Коррозионностойкость:
N
5 811 ₽/шт
Варианты цен
5 811 ₽/шт
Электродвигатель АИР71A2 (Электромашина) 2081 - комбинированный (лапы, фланец)
Взрывозащищенность:
N
Коррозионностойкость:
N
6 102 ₽/шт
Варианты цен
6 102 ₽/шт
Электродвигатель АИР71A2 (Электромашина) 3081 - фланец
Взрывозащищенность:
N
Коррозионностойкость:
N
6 102 ₽/шт
Варианты цен
6 102 ₽/шт
Электродвигатель АИР71A2 (Электромашина) 2181 - малый фланец, лапы
Взрывозащищенность:
N
Коррозионностойкость:
N
6 102 ₽/шт
Варианты цен
6 102 ₽/шт
Электродвигатель АИР71A2 (Электромашина) 3681 - малый фланец
Взрывозащищенность:
N
Коррозионностойкость:
N
6 102 ₽/шт
Варианты цен
6 102 ₽/шт
Описание
Технические характеристики
Напряжение, В: 220, 380, 660 Мощность, кВт: 0,75 Синхронная частота вращения, об/мин: 3000 Ток статора, А: 1,75 КПД %: 78,5 Коэффициент мощности: 0,89 Iпуск/Iном: 6 Масса, кг: 8,6/8,7Условное обозначение
Например: АИР71А2, где:- А - асинхронный двигатель;
- И - Интерэлектро;
- Р - привязка мощностей к установочным размерам в соответствии с ГОСТ Р 51689;
- 71 - высота оси вращения (габарит);
- А - установочный размер по длине станины;
- 2 - число полюсов.
Конструктивное исполнение
-
Х Х XX Х
- X Латинские буквы IМ
- X Конструктивное исполнение (одна цифра)
- XX Способ монтажа (две цифры)
- X Исполнение конца вала (одна цифра)
- IМ1 - на лапах с подшипниковыми щитами;
- IМ2 - на лапах с подшипниковыми щитами и фланцем со стороны привода;
- IМЗ - без лап с подшипниковыми щитами и фланцем со стороны привода.
- 1 - с одним цилиндрическим концом вала;
- 2- c двумя цилиндрическими концами вала.
По способу монтажа Электродвигатели АИР изготавливаются в исполнении (1-я цифра):
Исполнения по способу монтажа (2 и 3-я цифры).
Условные обозначения концов вала (4-я цифра):

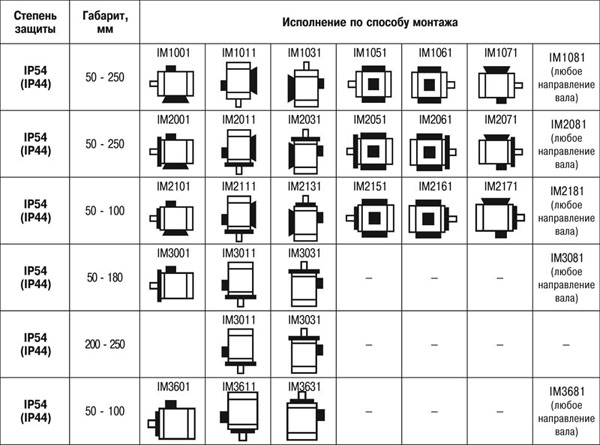

Конструктивные исполнения и способ монтажа электродвигателя АИР.
Габаритные размеры

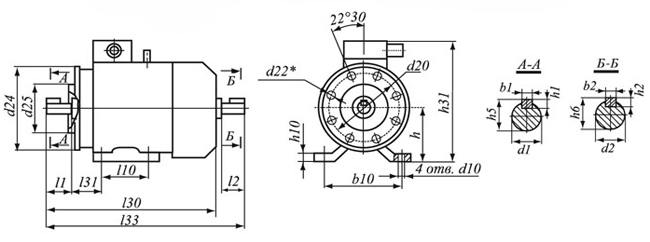

Габаритные и присоединительные размеры электродвигателя АИР71А2 для исполнений IM1081, IM2081, IM3081.
| Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||||||||||
| l30 | l33 | h31 | d24 | l1 | l2 | l10 | l31 | d1 | d2 | d10 | d20 | d22 | d25 | b1 | b2 | b10 | h1 | h2 | h5 | h6 | h10 | h | ||
| АИР71А2 | 2;4;6;8 | 272,5 | 316,5 | 188 | 200 | 40 | 40 | 90 | 45 | 19 | 19 | 7 | 165 | 12 | 130 | 6 | 6 | 112 | 6 | 6 | 21,5 | 21,5 | 8 | 71 |

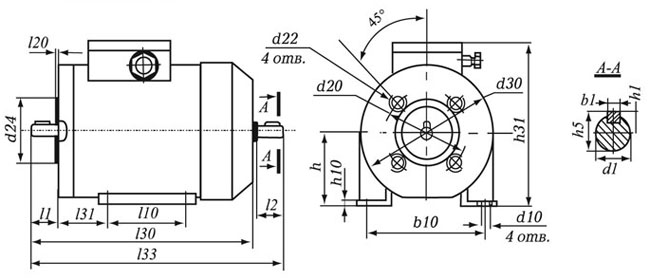

Габаритные и присоединительные размеры электродвигателя АИР71А2 для исполнений IM2181, IM3681.
| Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||||
| l30 | l33 | d30 | h31 | l1 | l2 | l10 | l20 | l31 | d1 | d10 | d20 | d22 | d25 | b1 | b10 | h | h1 | h5 | h10 | ||
| АИР71А2 | 2;4;6;8 | 272,2 | 316,5 | 170 | 188 | 40 | 40 | 90 | 2,5 | 45 | 19 | 7 | 85 | М6 | 70 | 6 | 112 | 71 | 6 | 21,5 | 8 |
