Характеристики
Мощность, кВт
—
11.0
Частота вращения вала , об/мин
—
1500
По запросу
Нашли дешевле?
Выберите нужный вариант товара

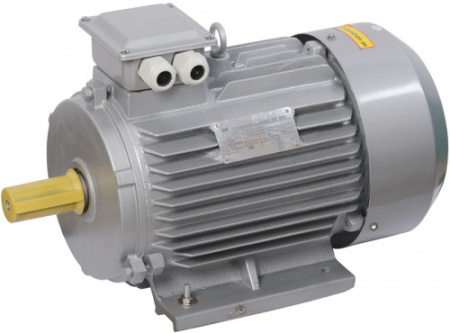

Электродвигатель АИР132М4 (iEK) 1081 - лапы
Электродвигатель АИР132М4 (iEK) 2081 - комбинированный (лапы, фланец)
Электродвигатель АИР132М4 (iEK) 3081 - фланец
Описание
Технические характеристики
| Габарит - высота оси вращения H h: | 132 мм |
| Мощность: | 11.00 кВт |
| Частота вращения: | 1500 Оборотов в мин |
| Модель или исполнение: | Асинхронный двигатель перемен. тока |
| Количество полюсов: | 4 |
| Устан размер по длине станины: | M-средняя |
| Номин раб напряжение: | 380 В |
| Номин частота: | 50 Гц |
| Степень защиты - IP в оболочке: | IP55 |
| Класс нагревостойкости изоляции: | F |
| Режим работы: | Продолжительный-S1 |
| Климатическое исполнение: | У2 |
| Температура эксплуатации: | от -45 до +40 °C |
| Фактическая частота вращения: | 1450 Оборотов в мин |
| Ширина уст отв b10 А: | 216 мм |
| Ширина уст отв B l10: | 178 мм |
| Высота C l31: | 89 мм |
| Диаметр устан отв K d10: | 12,0 мм |
| Тип напряжения: | Переменный (AC) |
Габаритные размеры монтажного исполнения IM1081
| Типоразмер | Кол-во полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры | |||||||||||||
| I30 (L) | h31 (HD) | d30 (AC) | b10 (A) | b11(AB) | l10(B) | l11(BB) | l31 ( C) | d1(D) | l1(E) | b1(F) | h5(GA) | h1(GD) | h(H) | d10(K) | ||
| АИР132М | 2,4,6,8 | 515 | 325 | 283 | 216 | 275 | 178 | 238 | 89 | 38 | 80 | 10 | 41 | 8 | 132 | 12 |
Габаритные размеры монтажного исполнения IM2081
| Типоразмер | Кол-во полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры | |||||||||||||||||||
| I30 (L) | h31 (HD) | d30 (AC) | D24 (P) | b10 (A) |
b11 (AB) |
l10 (B) |
l11 (BB) |
l31 (C) |
d1 (D) |
l1 (E) |
b1 (F) |
h5 (GA) |
h1 (GD) |
h(H) |
d10 (K) |
d20 (M) |
d25 (N) |
l20 (T) |
d22 (S) |
n | ||
| АИР132М |
2,4,6,8 |
515 | 325 | 283 | 350 | 216 | 275 | 178 | 238 | 89 | 38 | 80 | 10 | 41 | 8 | 132 | 12 | 300 | 250 | 5 | 19 | 4 |
Габаритные размеры монтажного исполнения IM3081
| Типоразмер | Кол-во полюсов | Габаритные размеры, мм | Установочные размеры, мм | |||||||||||
| I30 (L) | d30 (AC) | D24 (P) | d1(D) | l1(E) | b1(F) | h5(GA) | h1(GD) | d20(M) | d25(N) | l20(T) | d22(S) | n | ||
| АИР132М | 2,4,6,8 | 515 | 283 | 350 | 38 | 80 | 10 | 41 | 8 | 300 | 250 | 5 | 19 | 4 |
