Характеристики
Минимальная производительность, м3/час
—
2740
Максимальная производительность, м3/час
—
3200
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Технические характеристики
Производительность, м3/ч: 2740-3200 Масса не более, кг: 130Условное обозначение
Например: ЦН 15-550- Ц - обозначение циклона.
- Н - обозначение конструкции НИИОгаза.
- 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах).
- 550 - внутренний диаметр цилиндрической части циклона (в мм.).
Конструктивное исполнение
Допустимая запыленность газа, г/м3 | |
для слабослипающейся пыли | Не более 1000 |
для среднеслипающейся пыли | 250 |
Температура очищаемого газа, °С | Не более 400 |
Максимальное давление (разрежение), кгс/м2(кПа) | 500(5) |
Коэффициент гидравлического сопротивления циклонов | |
для одиночных циклонов | 147 |
для групповых циклонов | |
с «улиткой» | 175 |
со сборником | 182 |
Оптимальная скорость, м/с | |
в обычных условиях Vц(Vвх) | 3,5(16) |
при работе с абразивной пылью Vц(Vвх) | 2,5(11,4) |
Габаритные размеры

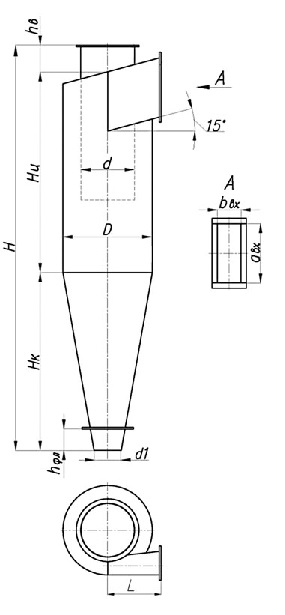

Габаритные размеры циклона ЦН-15
Габаритные размеры, мм | D | d | d1 | a вых | b вых | L | H | Hц | Hк | hв | h фл |
ЦН 15-550 | 550 | 330 | 165 | 363 | 143 | 330 | 2508 | 1243 | 1100 | 165 | 132 |
