Вентилятор ВДН-10 с двигателем 11/1000 Концерн Медведь

Не указана цена за 1 шт
Характеристики
Мощность электродвигателя, кВт
11
Производительность, тыс.м3/час
13620
Полное давление, Па
1550
Выберите нужный вариант товара
Фото
Название и артикул
Направление вращения
Материал
Подшипниковый узел
Цена
Вентилятор ВДН-10 с двигателем 11/1000 левый, материал нержавейка 12Х18Н10Т
левый
нержавейка 12Х18Н10Т
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-10 с двигателем 11/1000 правый, материал нержавейка 12Х18Н10Т
правый
нержавейка 12Х18Н10Т
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-10 с двигателем 11/1000 левый, материал нержавейка AIS I409
левый
нержавейка AISI 409
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-10 с двигателем 11/1000 правый, материал нержавейка AIS I409
правый
нержавейка AISI 409
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-10 с двигателем 11/1000 левый, материал углеродистая сталь
левый
углеродистая сталь
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-10 с двигателем 11/1000 правый, материал углеродистая сталь
правый
углеродистая сталь
без подшипникового узла
Не указана цена
за 1 шт

Технические характеристики

Электродвигатель: 5А160S6
Мощность,кВт: 11
Частота вращения, мин-1: 1000
Производительность 103 х м3/час: 13620
Полное давление, Па: 1550
Масса не более, кг: 620

Габаритные размеры

Схема разворотов корпусов вентиляторов ВДН (ПР).

Схема разворотов корпусов вентиляторов ВДН (ЛЕВ).

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН.



Габаритные размеры, мм Amax a B b D D1 d H h h1 C
ВДН-10 1352 555 1650 650 660 702 14 1473 663 600 500


Габаритные размеры, мм E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
ВДН-10 375 315 330 610 92 85 552 425 12 22 6 5

Аэродинамические характеристики

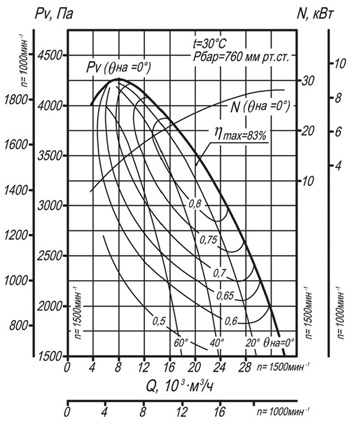

Аэродинамическая характеристика вентилятора ВДН-10.

Акустические характеристики

Типоразмер вентилятора n, мин-1, Зона измерений Значение Lpi, дБ в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
Уровни звуковой мощности, дБ
ВДН-10 1000 Нагнетание 96 100 98 95 93 87 80 100
Всасывание 92 96 94 91 89 83 76 96
Вокруг корпуса 89 92 90 87 84 77 70 91
1500 Нагнетание 103 106 111 108 105 100 95 113
Всасывание 99 102 107 104 101 96 91 109
Вокруг корпуса 94 97 101 98 94 88 83 102
