Вентилятор ВДН-11,2 с двигателем 22/1000 Концерн Медведь

Не указана цена за 1 шт

Сравнить

Характеристики

Мощность электродвигателя, кВт

Производительность, тыс.м3/час

19100

Полное давление, Па

1900

Выберите нужный вариант товара

Фото

Название и артикул

Направление вращения

Материал

Подшипниковый узел

Цена

Вентилятор ВДН-11,2 с двигателем 22/1000 левый, материал нержавейка 12Х18Н10Т

левый

нержавейка 12Х18Н10Т

без подшипникового узла

Не указана цена
за 1 шт

Вентилятор ВДН-11,2 с двигателем 22/1000 правый, материал нержавейка 12Х18Н10Т

правый

нержавейка 12Х18Н10Т

без подшипникового узла

Не указана цена
за 1 шт

Вентилятор ВДН-11,2 с двигателем 22/1000 левый, материал нержавейка AIS I409

левый

нержавейка AISI 409

без подшипникового узла

Не указана цена
за 1 шт

Вентилятор ВДН-11,2 с двигателем 22/1000 правый, материал нержавейка AIS I409

правый

нержавейка AISI 409

без подшипникового узла

Не указана цена
за 1 шт

Вентилятор ВДН-11,2 с двигателем 22/1000 левый, материал углеродистая сталь

левый

углеродистая сталь

без подшипникового узла

Не указана цена
за 1 шт

Вентилятор ВДН-11,2 с двигателем 22/1000 правый, материал углеродистая сталь

правый

углеродистая сталь

без подшипникового узла

Не указана цена
за 1 шт

Технические характеристики

Электродвигатель: 5А200М6

Мощность,кВт: 22

Частота вращения, мин^-1: 1000

Производительность 10³ х м³/час: 19100

Полное давление, Па: 1900

Масса не более, кг: 920

Габаритные размеры

Схема разворотов корпусов вентиляторов ВДН (ПР).

Схема разворотов корпусов вентиляторов ВДН (ЛЕВ).

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН.

Габаритные размеры, мм	Amax	a	B	b	D	D1	d	H	h	h1	C
ВДН-11,2	1588	577	1843	728	660	702	14	1655	748	700	560

Габаритные размеры, мм	E	L1	L2	L3	t1	t2	T1	T2	N	N2	n1	n2
ВДН-11,2	420	343	565	760	121	118	605	472	12	18	5	4

Аэродинамические характеристики

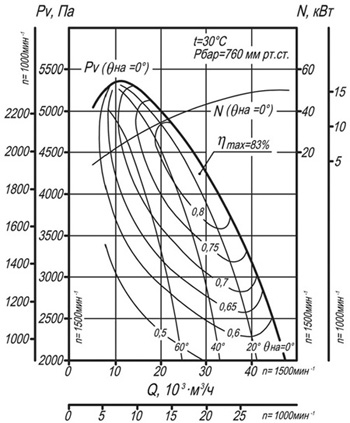

Аэродинамическая характеристика вентилятора ВДН-11,2.

Акустические характеристики

Типоразмер вентилятора	n, мин^-1,	Зона измерений	Значение Lpi, дБ в октавных полосах f, Гц							LpA, дБА
			125	250	500	1000	2000	4000	8000	LpA, дБА
			Уровни звуковой мощности, дБ
ВДН-11,2	1000	Нагнетание	100	103	102	99	97	91	84	104
		Всасывание	96	100	98	95	93	87	80	100
		Вокруг корпуса	93	96	94	91	88	81	74	95
	1500	Нагнетание	107	110	115	112	109	104	99	117
		Всасывание	103	106	111	108	105	100	93	113
		Вокруг корпуса	98	101	105	102	98	92	87	106
