Вентилятор ВДН-12,5 с двигателем 30/1000 Концерн Медведь

Не указана цена за 1 шт
Характеристики
Мощность электродвигателя, кВт
30
Производительность, тыс.м3/час
26600
Полное давление, Па
2350
Выберите нужный вариант товара
Фото
Название и артикул
Направление вращения
Материал
Подшипниковый узел
Цена
Вентилятор ВДН-12,5 с двигателем 30/1000 левый, материал нержавейка 12Х18Н10Т
левый
нержавейка 12Х18Н10Т
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-12,5 с двигателем 30/1000 правый, материал нержавейка 12Х18Н10Т
правый
нержавейка 12Х18Н10Т
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-12,5 с двигателем 30/1000 левый, материал нержавейка AIS I409
левый
нержавейка AISI 409
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-12,5 с двигателем 30/1000 правый, материал нержавейка AIS I409
правый
нержавейка AISI 409
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-12,5 с двигателем 30/1000 левый, материал углеродистая сталь
левый
углеродистая сталь
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-12,5 с двигателем 30/1000 правый, материал углеродистая сталь
правый
углеродистая сталь
без подшипникового узла
Не указана цена
за 1 шт

Технические характеристики

Электродвигатель: 5А200L6
Мощность,кВт: 30
Частота вращения, мин-1: 1000
Производительность 103 х м3/час: 26600
Полное давление, Па: 2350
Масса не более, кг: 1130

Габаритные размеры

Схема разворотов корпусов вентиляторов ВДН (ПР).

Схема разворотов корпусов вентиляторов ВДН (ЛЕВ).

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН.



Габаритные размеры, мм Amax a B b D D1 d H h h1 C
ВДН-12,5
1772 671 2051 812,5 830 875 14 1849 838 730 625


Габаритные размеры, мм E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
ВДН-12,5 470 368 565 760 135 104 675 520 16 20 5 5

Аэродинамические характеристики

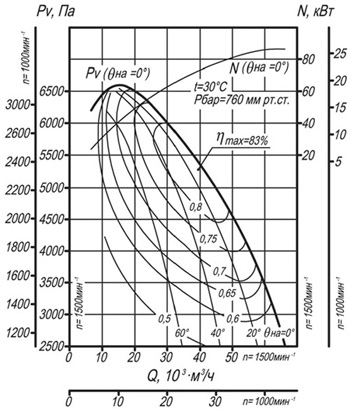

Аэродинамическая характеристика вентилятора ВДН-12,5.

Акустические характеристики

Типоразмер вентилятора n, мин-1, Зона измерений Значение Lpi, дБ в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
Уровни звуковой мощности, дБ
ВДН-12,5 1000 Нагнетание 103 107 106 103 101 95 88 108
Всасывание 99 103 102 99 97 91 84 104
Вокруг корпуса 96 99 98 95 92 85 78 99
1500 Нагнетание 111 114 119 116 113 108 103 121
Всасывание 107 110 115 112 109 104 99 117
Вокруг корпуса 102 105 109 106 102 96 91 110
