Характеристики
Мощность электродвигателя, кВт
—
4
Производительность, тыс.м3/час
—
3400
Полное давление, Па
—
545
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Вентилятор ВДН-6,3 с двигателем 4/1000 левый, материал нержавейка 12Х18Н10Т
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-6,3 с двигателем 4/1000 левый, материал нержавейка AIS I409
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-6,3 с двигателем 4/1000 левый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-6,3 с двигателем 4/1000 правый, материал нержавейка 12Х18Н10Т
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-6,3 с двигателем 4/1000 правый, материал нержавейка AIS I409
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-6,3 с двигателем 4/1000 правый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Описание
Технические характеристики
Электродвигатель: АИР112МВ6 Мощность,кВт: 4 Частота вращения, мин-1: 1000 Производительность 103 х м3/час: 3400 Полное давление, Па: 545 Масса не более, кг: 325Габаритные размеры
Схема разворотов корпусов вентиляторов ВДН (ПР).
Схема разворотов корпусов вентиляторов ВДН (ЛЕВ).

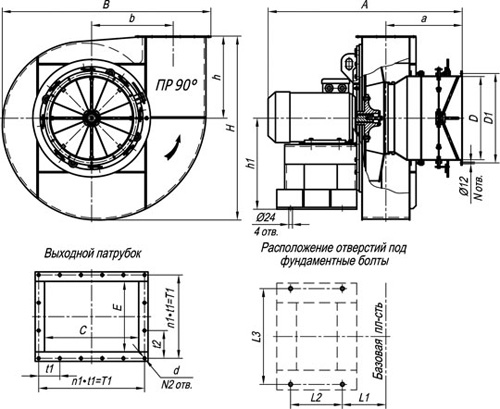

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН.
| Габаритные размеры, мм | Amax | a | B | b | D | D1 | d | H | h | h1 | C |
| ВДН-6,3 | 930 | 330 | 1057 | 409,5 | 418 | 460 | 12 | 926 | 413 | 532 | 315 |
| Габаритные размеры, мм | E | L1 | L2 | L3 | t1 | t2 | T1 | T2 | N | N2 | n1 | n2 |
| ВДН-6,3 | 236 | 236 | 330 | 610 | 122 | 95 | 366 | 285 | 8 | 12 | 3 | 3 |
Аэродинамические характеристики

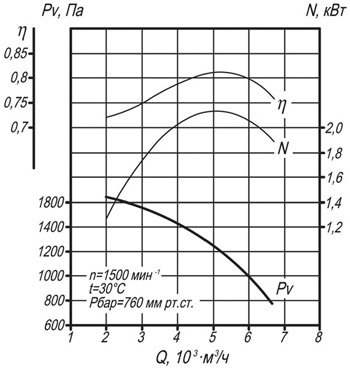

Аэродинамическая характеристика вентилятора ВДН-6,3.
