Вентилятор ВДН-9 с двигателем 11/1000 Концерн Медведь

Не указана цена за 1 шт
Характеристики
Мощность электродвигателя, кВт
11
Производительность, тыс.м3/час
9930
Полное давление, Па
1230
Выберите нужный вариант товара
Фото
Название и артикул
Направление вращения
Материал
Подшипниковый узел
Цена
Вентилятор ВДН-9 с двигателем 11/1000 левый, материал нержавейка 12Х18Н10Т
левый
нержавейка 12Х18Н10Т
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-9 с двигателем 11/1000 правый, материал нержавейка 12Х18Н10Т
правый
нержавейка 12Х18Н10Т
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-9 с двигателем 11/1000 левый, материал нержавейка AIS I409
левый
нержавейка AISI 409
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-9 с двигателем 11/1000 правый, материал нержавейка AIS I409
правый
нержавейка AISI 409
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-9 с двигателем 11/1000 левый, материал углеродистая сталь
левый
углеродистая сталь
без подшипникового узла
Не указана цена
за 1 шт
Вентилятор ВДН-9 с двигателем 11/1000 правый, материал углеродистая сталь
правый
углеродистая сталь
без подшипникового узла
Не указана цена
за 1 шт

Технические характеристики

Электродвигатель: 5А160S6
Мощность,кВт: 11
Частота вращения, мин-1: 1000
Производительность 103 х м3/час: 9930
Полное давление, Па: 1230
Масса не более, кг: 550

Габаритные размеры

Схема разворотов корпусов вентиляторов ВДН (ПР).

Схема разворотов корпусов вентиляторов ВДН (ЛЕВ).

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН.



Габаритные размеры, мм Amax a B b D D1 d H h h1 C
ВДН-9 1276 508 1490 585 530 570 14 1322 593 580 450


Габаритные размеры, мм E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
ВДН-9 338 296 330 610 100 97 500 388 12 18 5 4

Аэродинамические характеристики

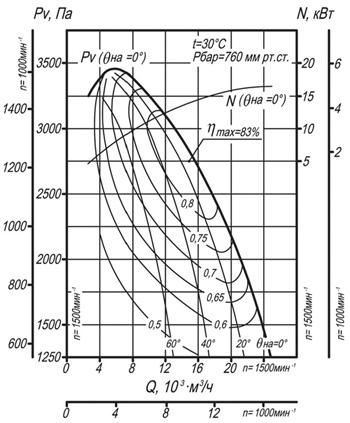

Аэродинамическая характеристика вентилятора ВДН-9.

Акустические характеристики

Типоразмер вентилятора n, мин-1, Зона измерений Значение Lpi, дБ в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
Уровни звуковой мощности, дБ
ВДН-9 1000 Нагнетание 92 96 94 91 89 83 76 96
Всасывание 88 92 90 87 85 79 72 92
Вокруг корпуса 85 88 86 83 80 73 66 87
1500 Нагнетание 99 102 107 104 101 96 91 109
Всасывание 95 98 103 100 97 92 87 105
Вокруг корпуса 90 93 97 94 90 84 79 98
