Вентилятор мельничный ВМ-18Дл

Не указана цена за 1 шт
Нет в наличии
Характеристики
Мощность электродвигателя, кВт
500
Полное давление, Па
10800
Производительность по воздуху, м3/час
110000

Технические характеристики

Типоразмер машины ВМ-18Дл
Производительность, Q, м3/ч 110000
Полное давление, Pa, Па 10800
Максимальный КПД, η, % 80
Частота вращения, мин-1 1500
Электродвигатель Типоразмер ДАЗО4‑400У‑4МУ1
ДАЗО4‑85/43‑4У1
Мощность, кВт 500 500
Частота вращения, мин-1 1500 1500
Напряжение, В 6000 10000
Масса без эл.дв, кг 3720

Габаритные размеры


Схема разворотов корпусов Вм-15.png
Габаритные размеры ВМ-15.png

Типоразмер машины φ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВМ-18Дл 0°÷30° 1100 1246 1615 400 1800 1100 1175 14 18 2294 780 3010 1170
45°÷105° 1050 1221 1477 400
120°÷150° 750 1355 1637 400
165°÷210° 950 1069 1323 400
225°÷255° 750 1145 1417 400
270° 750 1878 1179     400
φ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 2670 1175 555 900 540 975 618 400 375 700 620 16 16

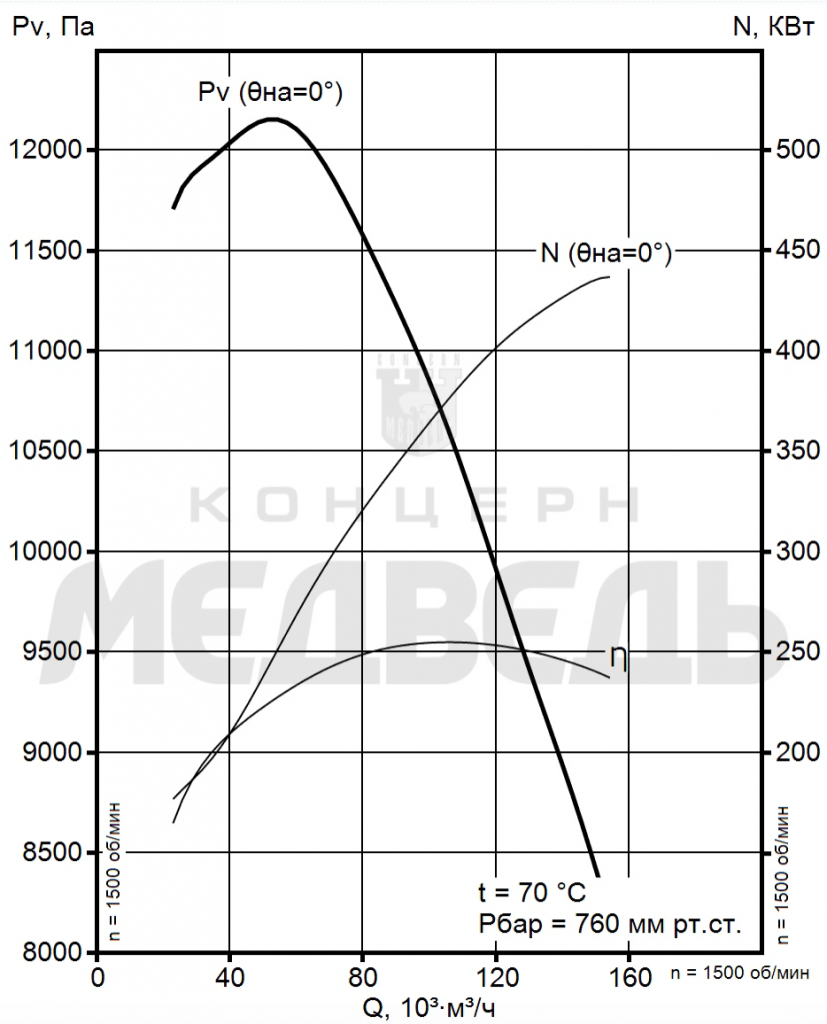

Аэродинамические характеристики

Аэродинамические хар-ки ВМ-18.png
