Тягодутьевые машины: подбор по характеристикам

Тягодутьевые машины – одни из основных технологических установок в работе котельных установок. В их состав входят вентиляторы, дымососы, работающие в комплексе с системами воздуховодов, дымовых труб. С их использованием обеспечивается подача в топку достаточного количества воздуха и эффективный отвод продуктов сгорания.На практике часто возникает необходимость при выборе оборудования учитывать тот факт, что мощность дымососов и вентиляторов должна быть несколько выше той, что теоретически потребуется для работы.

Это происходит в основном из-за недостаточного качественного смешивания воздуха с природным газом в горелке, при котором часть его объёма не будет использоваться в процессе горения, удаляясь из топки с продуктами сгорания. Но в то же время особенностью работы подобных устройств становится то, что при должной настройке рабочих параметров удаётся добиться максимального уровня КПД, который предусмотрен отопительным оборудованием.

При этом подбор дымососов выполняется в строгом соответствии с рекомендациями предприятия-изготовителя. Но при поиске наиболее экономически выгодного решения стоит обратить внимания на то, что при выборе между машинами одного типа, агрегат меньшей мощности и с более низким числом оборотов двигателя будет способен развивать меньшую тягу и производительность.

Выбор дымососов по типу и конструкции

Машины этой категории делятся на несколько основных типов.

Дымосос Д и вентилятор дутьевой ВД для подачи проточного воздуха и дымоудаления. Они используются в комплексе с котлами с уравновешенной тягой и позволяют существенно повысить эффективность работы промышленного оборудования. Температура рабочей среды при этом может составлять -30÷+200 ˚.

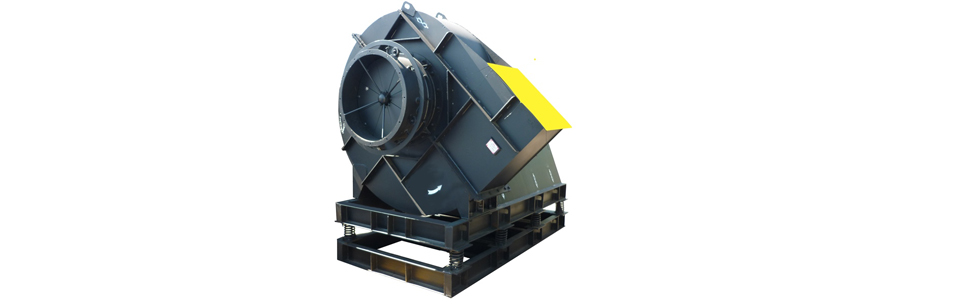

Центробежные системы одностороннего всасывания - дымосос ДН и вентилятор дутьевой ВДН. Установки этого типа активно используются в составе технологических линий, в котельных, на ТЭЦ. Характеристики дымососов могут существенно отличаться: предлагаются модели низкого/высокого давления, с разным диаметром колеса, 12 или 16 лопатками.

Центробежные системы двустороннего всасывания ДНх2. Основной задачей таких агрегатов становится создание принудительной тяги.Подбор дымососов выполняется:

  • по материалу их изготовления (его характеристики влияют на диапазон температуры перемещаемых газов)
  • типоразмеру, параметры которого влияют на внутреннее давление.

Вентиляторы ВСК – агрегат одностороннего всасывания специального назначения. В большинстве случаев они изготавливаются по спец. заказу для работы с агрессивными газами. Основной сферой их использования стали предприятия по производству минеральных удобрений.

Вентиляторы ВНЖ среднего/высокого давления. Это установка в спиральном корпусе повышенной прочности, используемая для работы с агрессивными средами до +200 ˚С в составе технологических линий различных сфер деятельности.

Вентиляторы ВМ одностороннего всасывания. Они включаются в комплектацию систем приготовления угольной пыли, устанавливаемых на предприятиях металлургической отрасли.

Дымососы-пылеуловители ДП. Установки используются для удаления из технологического газа частиц пыли, золы в твердотопливных котельных установках.

К основным характеристикам дымососов стоит отнести такие их параметры как производительность и давление (напор). Для того чтобы определиться с основными исходными данными будущей системы стоит вычислить параметры газового и воздушного тракта системы, которые характеризуют количество энергии, которое потребуется в процессе эксплуатации.

Данные для подбора дымососов для котла

В данном случае потребуется изначально знать из конструкторских данных устанавливаемого котельного оборудования площадь живого сечения (F, м2) и расход воздуха (газа) в час (V, м3/ч). По этим параметрам можно будет определиться с расчётной скоростью:

W=v/3600F

Для того чтобы мощность дымососов была достаточной для эксплуатации машины без 100-процентного использования её технических ресурсов, рекомендуется определять производительность и давление с учётом коэффициента запаса. В зависимости от особенностей использования и характера нагрузки на дутьевые машины он принимается равным 1,03÷1,2.

Выбор дымососов с высокой энергоэффективностью

Выполняя подбор дымососов необходимо учитывать, что определяющее значение в данном случае имеют не только технические параметры техники, но и материалы их изготовления, конструктивные особенности. Именно они позволяют обеспечить надёжную длительную работу оборудования, эффективное противодействие износу, агрессивным средам, которые всегда имеются в составе продуктов сгорания, летучей золе.

Важная характеристика дымососов в данном случае – экономичность. Перед тем как определиться с конкретной моделью, стоит такой показатель как КПД. В зависимости от используемой при разработке оборудования аэродинамической роторной схемы он может варьироваться в пределах 50-90 %. Это всегда существенно в оценке общей энергоэффективности котельного оборудования, для объёма расходов на собственные нужды.


В современных системах при подборе дымососов для котла активно используются системы автоматизации в работе подобных установок. С установкой контроллера смогут своевременно корректироваться, а оборудование в целом будет работать более надёжно и требовать минимум внимания со стороны обслуживающего персонала котельной.
