Характеристики
Номинальное напряжение, В
—
230
Крутящий момент, Н/м
—
2
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Документы
Описание
Описание привода для клапана

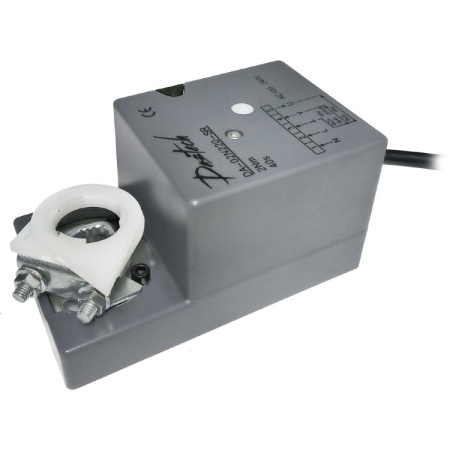

Электроприводы Dastech DA-02N220A-SR, на 2Нм без возвратной пружины с концевым переключателем, предназначены для плавного управления воздушными заслонками, выполняющих функции отсечных или регулирующих устройств в системах вентиляции и кондиционирования воздуха.
Дополнительный переключатель предназначен для сигнализации положения заслонки воздушного клапана.
Технические характеристики
- Крутящий момент: 2 Нм
- Номинальное напряжение: AC 230В
- Управление: плавное (0…10В)
- Защита корпуса IP54 (от пыли и влаги)
- Для установки на прямоугольный вал до 12х12 или круглый до Ø16мм
- Для воздушной заслонки площадью: до 0.5 м²
- Вспомогательный переключатель (1 SPDT)
| Крутящий момент | 2 Нм |
| Номинальное напряжение | AC 230В 50/60Гц |
| Номинальный диапазон напряжения | AC 100…240В 50/60Гц |
| Размер заслонки | 0.5 м² |
| Направление вращения | Левое (L) и правое (R) |
| Управление | Пропорциональное (плавное регулиование) |
| Ручное управление | кнопкой с самовозвратом на корпусе |
| Угол поворота | 95° (максимум) |
| Время срабатывания двигателя | < 40 сек (0-90°) |
| Уровень шума | до 45дБ |
| Индикация положения | механический |
| Вспомогательный переключатель | Есть (1 SPDT) |
| Тепловой датчик SAF72 | Нет |
| Потребляемая мощность | 3Вт (работа) / 0.7Вт (удержание) |
| Сечение проводов | 0,5 мм² |
| Класс защиты | II (всё изолировано) |
| Уровень защиты | IP54 |
| Температура окружающей среды | -20 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -30 … + 80 ℃ / IEC 721-3-2 |
| Относительная влажность | 95%, без конденсации (EN60730-1) |

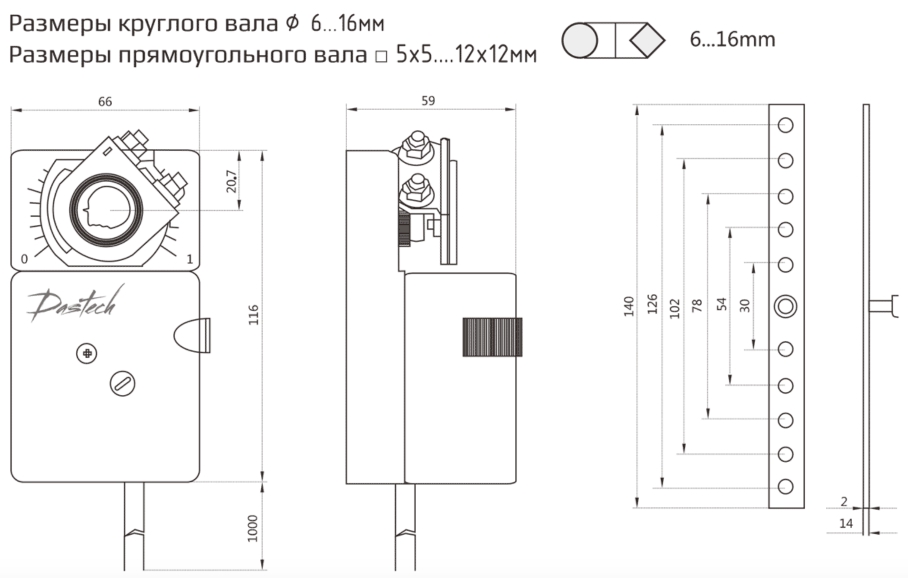

| Размеры (Д×Ш×В) | 116мм х 66мм х 59мм |
| Длина вала | > 50 мм |
| Вес | 0.5 кг |
