Характеристики
Площадь поверхности теплообмена, м2
—
19
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Технические характеристики
| Наименование | Рабочее давление воды, МПа | Рабочее давление греющего пара, МПа | Макс. Темпера-тура, °С |
Поверхность теплообмена, м2 |
Кол-во ходов, шт |
Ном. расход воды, т/ч |
Число трубок, шт | Диаметр корпуса, мм | Длина подогре-вателя, мм | Масса подогре-вателя, кг |
| МВН-400 | 1,6 | 1 | 200 | 19 | 2 | 72 | 100 | 426 | 4460 | 815 |

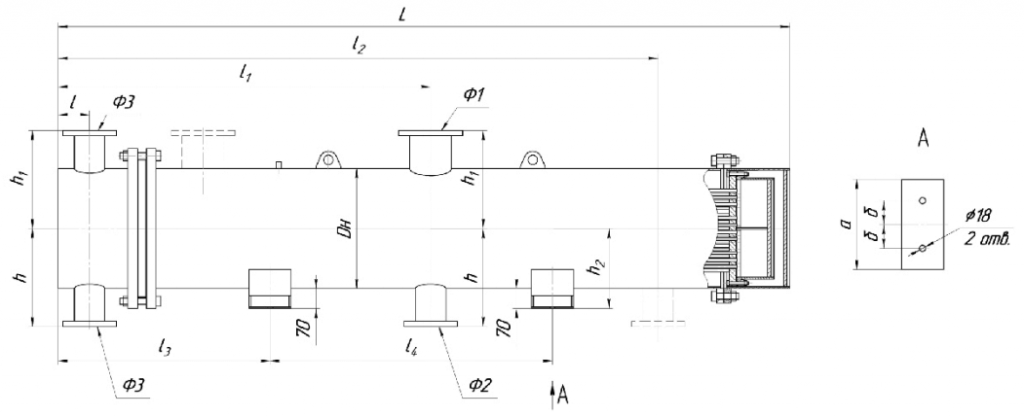

Габаритные размеры
| Обозначение | Число ходов (по воде), шт | Поверхность нагрева, м2 | Число трубок, шт |
Среднее кол-во трубок в верт. ряду, шт |
Живое сечение трубок одного хода fтр, м2 |
Температура сетевой воды, °С | |||||||||
| DH | L | I | I1 | I2 | I3 | I4 | h | h1 | h2 | ||||||
| МВН-400 (1437-04) | 4 | 19,0 | 100 | 8 | 0,0038 | 426 | 4606 | 150 | 642 | 4152 | 692 | 3250 | 360 | 380 | 283 |
| Обозначение | Фланец I | Фланец II | Фланец III | Опоры | Вес, кг | ||||||||||
| Размер, мм | n, шт | Размер, мм | n, шт | Размер, мм | n, шт | Размер, мм | |||||||||
| Dф | D1 | d | Dф | D1 | d | Dф | D1 | d | а | б | |||||
| МВН-400 (1437-04) | 245 | 210 | 18 | 8 | 195 | 160 | 18 | 4 | 180 | 145 | 18 | 4 | 220 | 80 | 803 |
