Характеристики
Артикул
—
AZD800AH0901
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
400 В
Скорость вращения
—
430 об/мин
Входная мощность
—
220 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

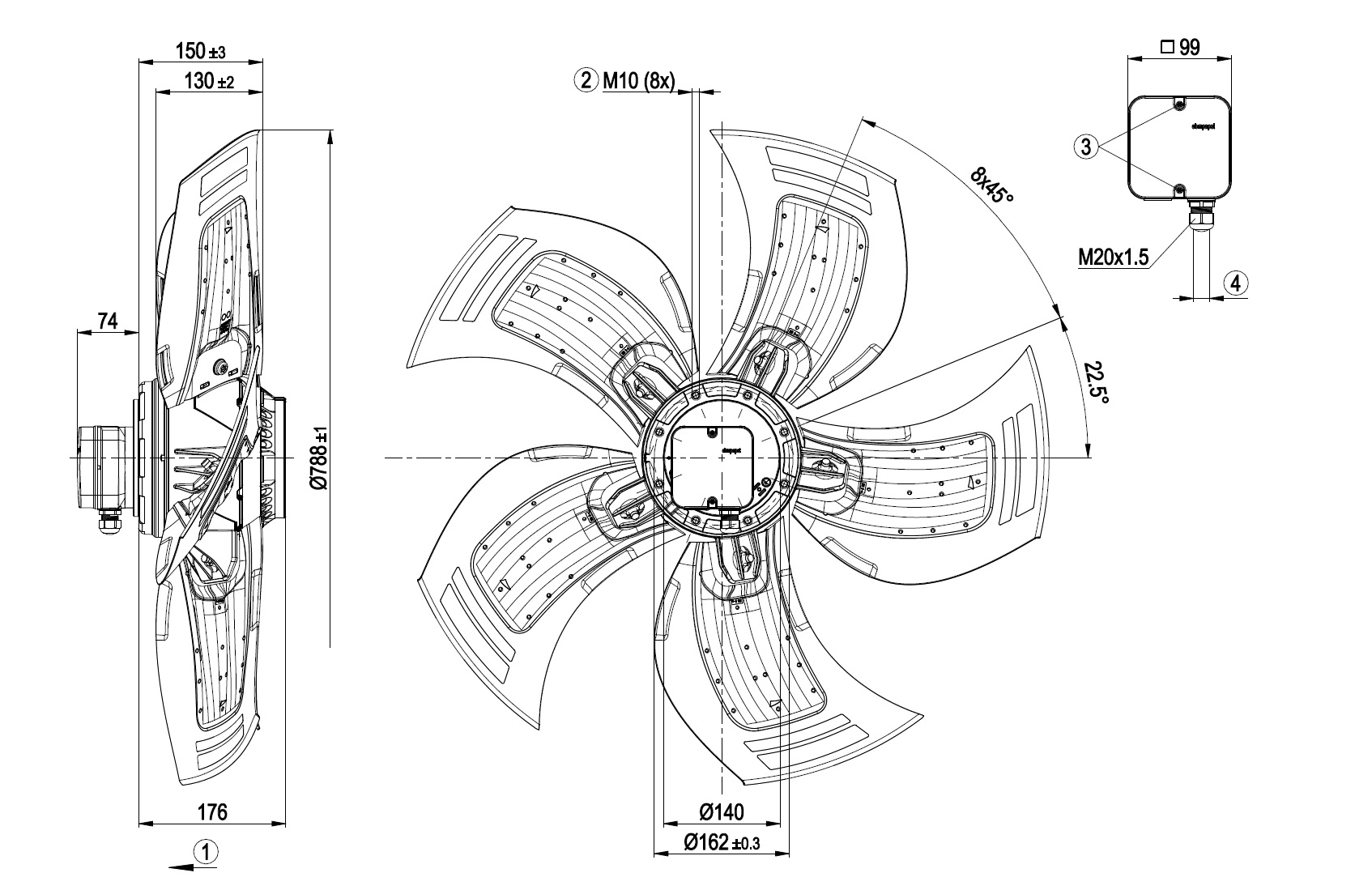

AC осевой вентилятор - HyBlade серповидные лопасти (S серии)
? = 1,15 kg/m? ± 2 %
Измерение: LU-150144-1
Измерение: LU-150170-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
? = 1,15 kg/m? ± 2 %
Измерение: LU-150160-1
Измерение: LU-152085-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Схема подключения:
| ? | Соединение по схеме треугольника |
| Y | Соединение по схеме звезды |
| L1 | = V1 = синий |
| L2 | = U1 = черный |
| L3 | = W1 = коричневый |
| W2 | желтый |
| U2 | зеленый |
| V2 | белый |
| TOP | 2 x серый |
| PE | зеленый/желтый |
Характеристики: производительность по воздуху 50 Гц
? = 1,15 kg/m? ± 2 %
Измерение: LU-150144-1
Измерение: LU-150170-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 400 | 460 | 170 | 0,55 | 10130 | 0 | 5960 | 0 |
| 2 | 400 | 450 | 188 | 0,56 | 9090 | 10 | 5350 | 0,04 |
| 3 | 400 | 445 | 203 | 0,57 | 7960 | 20 | 4685 | 0,08 |
| 4 | 400 | 430 | 220 | 0,59 | 6860 | 28 | 4035 | 0,11 |
| 5 | 400 | 385 | 108 | 0,24 | 8435 | 0 | 4965 | 0 |
| 6 | 400 | 370 | 117 | 0,25 | 7390 | 7 | 4350 | 0,03 |
| 7 | 400 | 355 | 124 | 0,26 | 6280 | 12 | 3695 | 0,05 |
| 8 | 400 | 340 | 130 | 0,28 | 5300 | 17 | 3120 | 0,07 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
? = 1,15 kg/m? ± 2 %
Измерение: LU-150160-1
Измерение: LU-152085-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 400 | 515 | 219 | 0,54 | 11590 | 0 | 6825 | 0 |
| 2 | 400 | 500 | 242 | 0,57 | 10255 | 12 | 6035 | 0,05 |
| 3 | 400 | 490 | 260 | 0,59 | 8950 | 22 | 5265 | 0,09 |
| 4 | 400 | 480 | 280 | 0,63 | 7235 | 34 | 4260 | 0,14 |
| 5 | 400 | 380 | 127 | 0,27 | 8410 | 0 | 4950 | 0 |
| 6 | 400 | 355 | 132 | 0,28 | 7190 | 6 | 4230 | 0,02 |
| 7 | 400 | 335 | 135 | 0,28 | 6140 | 10 | 3615 | 0,04 |
| 8 | 400 | 310 | 140 | 0,3 | 4790 | 15 | 2820 | 0,06 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
|
Артикул
|
AZD800AH0901 |
|
Завод-изготовитель
|
epM |
|
Постоянный/переменный ток
|
переменный |
|
Номинальное напряжение
|
400 В |
|
Скорость вращения
|
430 об/мин |
|
Входная мощность
|
220 Вт |
|
Потребляемый ток
|
0.59 А |
|
Минимальная температура окружающей среды
|
-40 [°C] |
|
Максимальная температура окружающей среды
|
60 [°C] |
|
Степень защиты
|
IP54 |
|
Монтажное положение
|
Любое |
|
Максимально допустимая темп.окружающей среды
|
°C + 80 |
|
Минимально допустимая темп.окружающей среды
|
°C - 40 |
|
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H2 |
|
Количество лопаток
|
5 |
|
Диаметр крыльчатки
|
мм 800 |
|
Вес
|
kg 20.1 |
|
Одно/трехфазная сеть
|
3~ |
|
Звуковая мощность
|
57 дБ(А) |
