Характеристики
Подача, м3/ч
—
42.0
Напор, м
—
10.9
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Насос для циркуляции горячей воды в небольших закрытых (с повышением давления) или открытых частных и промышленных системах отопления, сдвоенный фланцевый.

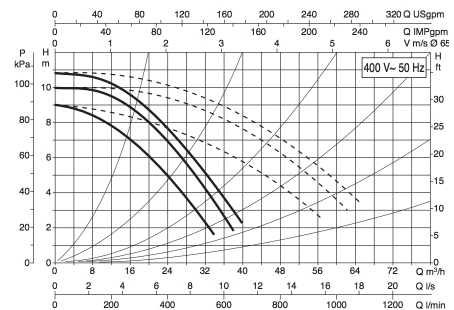

Справа от картинки даны крайние точки (подача при нулевом напоре, напор при нулевой подаче).
Подробные характеристики приведены в таблице:
Технические характеристики
Модель |
Межосевое расстояние, мм |
Присоединение | Электрические характеристики | Мин. Давление на всасе | ||||||||
Питание, В | Скорость | Об/мин | P1 макс, Вт | In,А | t° | 75° | 90° | 110 ° | 120° | |||
DPH 120/340.65 T |
340 |
DN 65 - PN 10 |
3x230 V ~ |
2 | 2630 | 1001 | 2.85 | м.в.ст. | 6 | 9 | - | 22 |
1 | 2500 | 940 | 2.66 | |||||||||
3x400 V ~ |
3 | 2880 | 1275 | 2.64 | ||||||||
2 | 2830 | 1200 | 2.25 | |||||||||
1 | 2520 | 934 | 1.52 |
Справа от картинки даны крайние точки (подача при нулевом напоре, напор при нулевой подаче).
Подробные характеристики приведены в таблице:
Подача, м3/ч | 0,0 | 1,8 | 2,4 | 3 | 4,2 | 5,4 | 7,2 | 9,6 | 12 | 14,4 | 18 | 24 | 30 | 36 | 42 | 54 | 72 |
Напор, м | 10,9 | 10,75 | 10,68 | 10,6 | 10,5 | 10,38 | 10,2 | 9,8 | 8,7 | 7,15 | 5,2 | 3 |
Габаритные размеры
Модель | L | L1 | L2 | A | B | B1 | B2 | D | D1 | D2 | D3 | D4 | I | I1 | I2 | I3 | M | H | H1 | H2 | Вес, кг |
DPH 120/340.65 T |
340 | 138,5 | 201,5 | 18 | 381 | 82 | 299 | 185 | 145 | 130 | 110 | 65 | 240 | 120 | 120 | 140 | M14 | 476 | 238 | 238 | 59 |
