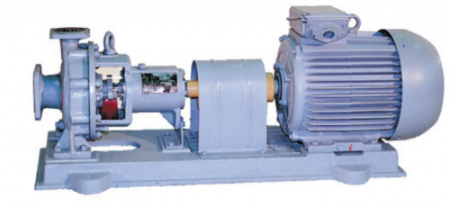

Насос АХ40-25-160

Технические характеристики

Подача, м³/ч - 6.3
Напор, м - 32
Частота вращения, с^-1 (об/мин) - 48 (2900)
Допускаемый кавитационный запас, м, не более - 3
Мощность, потребляемая насосом, кВт - 1.6
Мощность двигателя при плотности перекачиваемой жидкости до 1,3 т/м³, кВт - 3
Мощность двигателя при плотности перекачиваемой жидкости от 1,3 до 1,85 т/м³, кВт - 4

Условные обозначения

Например: (1)АХ(Е)40-25-160(а,б,д) - (К,Е,И,А,Н) - (СД, 5, 55) - У2, где
1 - Агрегат без монтажного проставка;
АХ - Химический консольный;
Е - агрегат для взрыво-или пожарноопасного производства;
40 - диаметр всасывающего патрубка;
25 - диаметр напорного патрубка;
160 - номинальный диаметр рабочего колеса, мм;
а,б - условное обозначение диаметра рабочего колеса с первой и второй обточкой для пониженного напора;
д - условное обозначение диаметра рабочего колеса для повышенного напора;
К,Е,И,А,Н - условное обозначение материала деталей проточной части;
СД - уплотнение с двойным мягким сальником;
5 - одинарное торцовое уплотнение (для чистых жидкостей);
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Характеристика насоса

Габаритные размеры

Типоразмер двигателя

В

b1

C

C2

H

h

h1

h2

L

l

l1

l2

l3

l4

l5

n

d5

Py Мпа

Масса агрегата, кг

АДМ 100L2

418 (400)

-

345

600

339(349)

192  (202)

160

35 (8)

936 860*

385*  404

80

44

130  (115)

885  (860)  860*

80

4

24

1,6

142(125)140*

АИМ100L2

170

467(477)

996 920*

177(160)170*

АДМ100S2

-

339(349)

906 830*

140(115)135*

АИМ100S3

170

467(477)

971 895*

172(155)165*

АДМ90L2

-

339(249)

866 790*

135(115)125*

АИМ90L2

170

447(457)

940 865*

160(140)155*

Всасывающий патрубок							Напорный патрубок
Д	Д2	d	d2	d3	n1	b2	Д1	Д3	d4	d6	d7	n2	b3
145	88	40	110	14	4	14	115	68	25	85	18	4	12
