Описание
СМ 100-65-200 /2 и /4 – фекальные насосы, центробежные, применяются в ЖКХ, промышленности. Насосы фекальные наиболее подвержены образованию каверн, из-за содержания в жидкости разлагающихся органических веществ и примесей.
СМ 100-65-200 /2 и /4 с диаметрами вход-выход-колесо (100-65-200 мм), с мощностью двигателей 2-27 кВт. Насосы для сточных масс имеют больший размер проходного сечения на входном патрубке (вход 100 мм и выход 65 мм), большую подачу 40-100 м3/ч, при одинаковом давлении на входе 0,25 МПа и напоре 8-50 м и улучшенные показатели кавитации от 4 до 4,7 м. Кавитационный допустимый запас 4-4,5 м.
Технические характеристики
Подача, м3/с (м3/ч): 0,0125(45) Напор, м: 9 Частота вращения, с-1 (об/мин): 24,2(1450) Давление на входе, МПа (кгс/см2), не более: 0,25(2,5) Размер проходного сечения, мм: 40 КПД насоса, %: 63 Допускаемый кавитационный запас, м, не более: 4 Утечка через уплотнение, м3/ч (л/ч): 0,003(3)...0,00003(0,03) Максимальная мощность насоса, кВт: 2,7 Масса с патрубком переходным, кг: 74 Масса без патрубка переходного: 60Характеристика насоса

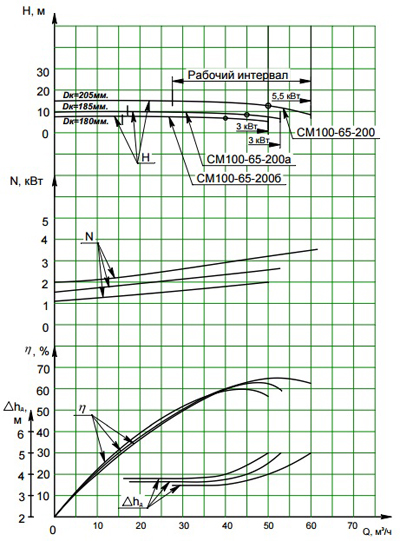

Характеристика насоса серии СМ100-65-200а-4.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры
Габаритные размеры насосов серии СМ100-65-200-2.
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2) вх/вых | ||||||||||||||||||||||||||||||||||||
| Условный проход всасывающего патрубка D3 | Условный проход напорного патрубка D7 | Условный диаметр рабочего колеса, основноый | Условный диаметр рабочего колеса, а | Условный диаметр рабочего колеса, б | L | L1 | L2 | H | H1 | D | D1 | D2 | D4 | D5 | D6 | d | n | d1 | n1 | α | α1 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | d2 | d3 | d4 | f | F | ||
|
СМ100-65-200-2 |
100 | 65 | 205 | 185 | 180 | 276 | 500 | 75 | 250±1 | 180±1 | 205 | 170 | 148 | 180 | 145 | 122 | 18 | 4 | M16-6H | 4 | 45° | 45° | 370 | 95 | 125 | 45 | 16 | 320 | 250 | 180 | 110 | 145 | 14 | 14 | 32h(-0,025) | 10*(-0,036)/(-0,036) | 35 | 0,6(6)/1(10) |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов СМ100-65-200а-4.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ100-65-200а-4 | А100S4 | 3 | 24,2(1450) | 276 | 75 | 1160 | 875 | 620 | 150 | - | 959 | 72,5 | 360 | 240 | 282 | 565 | 310 | 4 | 19 | 146 |
| АДМ100S4 | 1160 | 565 | 146 | |||||||||||||||||
| АИР100S4 | 1160 | 565 | 146 | |||||||||||||||||
| 4ВР100S4 | 1180 | 565 | 155 | |||||||||||||||||
| АИМ100S4 | 1220 | 565 | 166 | |||||||||||||||||
