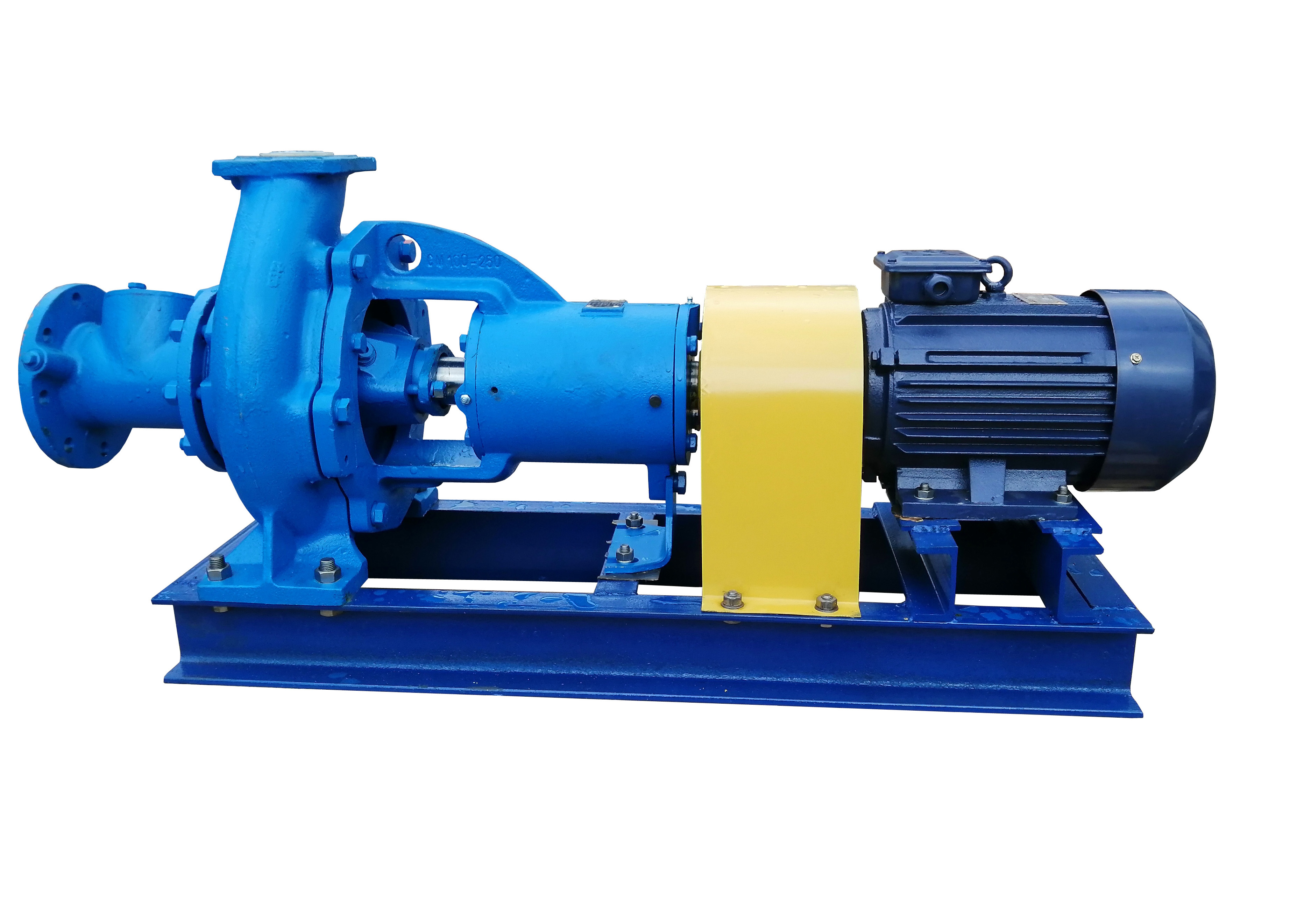

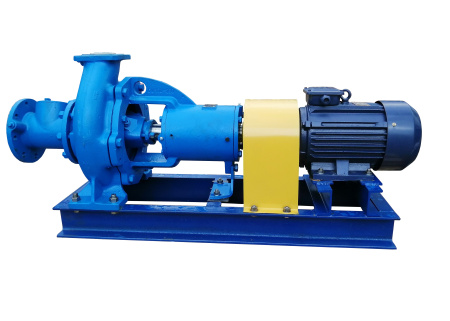

Насос СМ100-65-250-4

От 26 060 руб. за 1 шт
Характеристики
Подача, м3/ч
50
Напор, м
20
Mощность двигателя, кВт
7,5
Выберите нужный вариант товара
Фото
Название и артикул
Комплектация
Цена

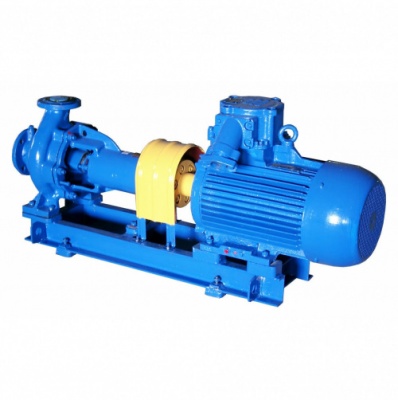

Насос СМ100-65-250-4 агрегат на раме, с двигателем 7,5 кВт
агрегат на раме, с двигателем
47 104 руб. за 1 шт
- +

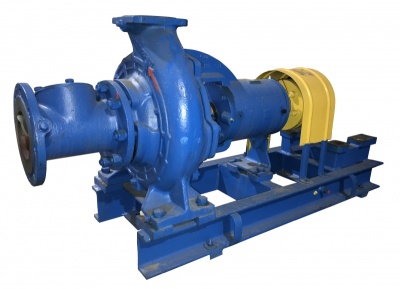

Насос СМ100-65-250-4 на раме, без двигателя
на раме, без двигателя
30 940 руб. за 1 шт
- +

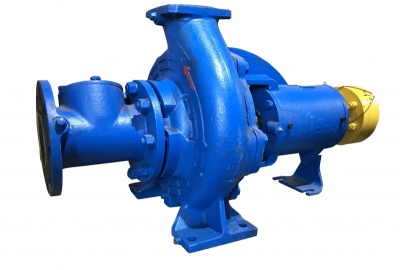

Насос СМ100-65-250-4 без рамы, без двигателя
без рамы, без двигателя
26 060 руб. за 1 шт
- +

Описание

СМ 100-65-250 /2 и /4 – центробежные фекальные насосы для ЖКХ и промышленных отраслей. Имеют оригинальную конструкцию, с увеличенным входом жидкости в насос. Агрегаты диаметром колеса (250 мм) исполнены для двух режимов работы, на разных частотах вращения вала (1450 и 2900 об/мин), с мощностью привода 4-42 кВт. Ряд СМ 100-65-250 с давлением на входе 0,25 МПа. Характеристики работы гидравлических машин: размер проходного сечения 32 мм и 40 мм, высокий кавитационный запас допуска 4-6 м, КПД составляет 54-62%, резко отличаются показатели напора 15-80 м. Подача на выходе 40-100 м3/ч.

Технические характеристики

Подача, м3/с (м3/ч): 0,0139(50)
Напор, м: 20
Частота вращения, с-1 (об/мин): 24,2(1450)
Давление на входе, МПа (кгс/см2), не более: 0,25(2,5)
Размер проходного сечения, мм: 32
КПД насоса, %: 60
Допускаемый кавитационный запас, м, не более: 4
Утечка через уплотнение, м3/ч (л/ч): 0,003(3)...0,00003(0,03)
Максимальная мощность насоса, кВт: 6
Масса с патрубком переходным, кг: 120,5
Масса без патрубка переходного: 105

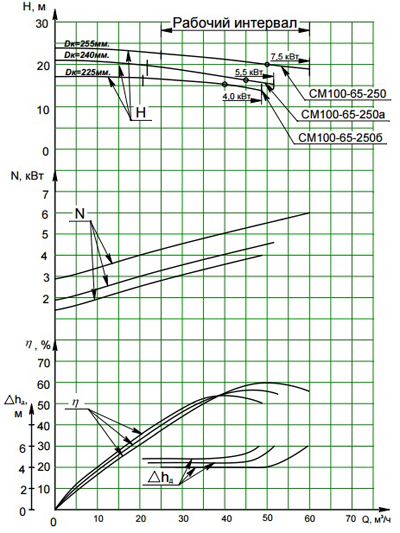

Характеристика насоса

Характеристика насоса серии СМ100-65-250-4.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3

Габаритные размеры

Габаритные размеры насосов серии СМ100-65-250-4.



Типоразмер насоса Размеры, мм Py, МПа(кгс/см2) вх/вых
Условный проход всасывающего патрубка D3 Условный проход напорного патрубка D7 Условный диаметр рабочего колеса, основноый Условный диаметр рабочего колеса, а Условный диаметр рабочего колеса, б L L1 L2 H H1 D D1 D2 D4 D5 D6 d n d1 n1 α α1 a a1 a2 a3 a4 b b1 b2 b3 b4 d2 d3 d4 f F
СМ100-65-250-4 100 65 255 240 225 292 520 60 250±0,5 200±0,5 215 180 158 180 145 122 18 8 М16-7Н 4 45° 45° 370 120 160 70 30 360 315 200 110 145 18 14 42h(-0,025) 10*(-0,043)/(-0,043) 45 0,6(6)/1(10)

Габаритные размеры и параметры агрегатов

Габаритные размеры и параметры агрегатов СМ100-65-250-4.



Типоразмер агрегата Типоразмер двигателя Мощность, кВт Частота вращения, с-1(об/мин) Размеры, мм Масса агрегата, кг
a a1 L L1 L2 L3 L4 L5 L6 B B1 B2 H h n d
СМ100-65-250-4 АИРМ132S4 7,5 24,2(1450) 292 90 1280 1000 700 200 - 1078 105 410 315 347 585 335 4 19 250
5АМХ132S4 1280 585 250
АИР132S4 1280 585 250
А132S4 1325 585 255
АИМ132МА4 1380 630 305
ВА132S4 1280 610 265
4ВР132S4 1280 585 267
