Описание

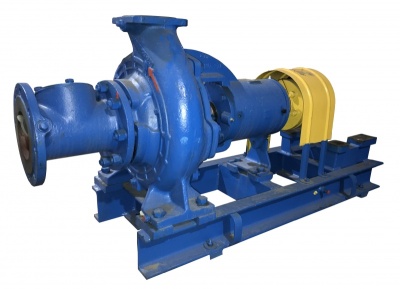

СМ 100-65-250 /2 и /4 – центробежные фекальные насосы для ЖКХ и промышленных отраслей. Имеют оригинальную конструкцию, с увеличенным входом жидкости в насос. Агрегаты диаметром колеса (250 мм) исполнены для двух режимов работы, на разных частотах вращения вала (1450 и 2900 об/мин), с мощностью привода 4-42 кВт. Ряд СМ 100-65-250 с давлением на входе 0,25 МПа. Характеристики работы гидравлических машин: размер проходного сечения 32 мм и 40 мм, высокий кавитационный запас допуска 4-6 м, КПД составляет 54-62%, резко отличаются показатели напора 15-80 м. Подача на выходе 40-100 м3/ч.
Технические характеристики
Подача, м3/с (м3/ч): 0,0125(45) Напор, м: 17 Частота вращения, с-1 (об/мин): 24,2(1450) Давление на входе, МПа (кгс/см2), не более: 0,25(2,5) Размер проходного сечения, мм: 32 КПД насоса, %: 57 Допускаемый кавитационный запас, м, не более: 4,3 Утечка через уплотнение, м3/ч (л/ч): 0,003(3)...0,00003(0,03) Максимальная мощность насоса, кВт: 4,6 Масса с патрубком переходным, кг: 120,5 Масса без патрубка переходного: 105Характеристика насоса

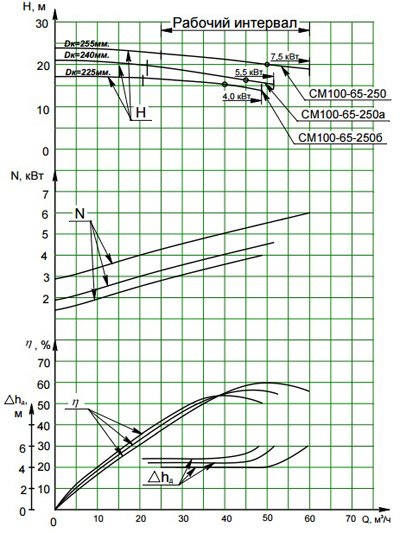

Характеристика насоса серии СМ100-65-250а-4.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры
Габаритные размеры насосов серии СМ100-65-250-4.
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2) вх/вых | ||||||||||||||||||||||||||||||||||||
| Условный проход всасывающего патрубка D3 | Условный проход напорного патрубка D7 | Условный диаметр рабочего колеса, основноый | Условный диаметр рабочего колеса, а | Условный диаметр рабочего колеса, б | L | L1 | L2 | H | H1 | D | D1 | D2 | D4 | D5 | D6 | d | n | d1 | n1 | α | α1 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | d2 | d3 | d4 | f | F | ||
| СМ100-65-250-4 | 100 | 65 | 255 | 240 | 225 | 292 | 520 | 60 | 250±0,5 | 200±0,5 | 215 | 180 | 158 | 180 | 145 | 122 | 18 | 8 | М16-7Н | 4 | 45° | 45° | 370 | 120 | 160 | 70 | 30 | 360 | 315 | 200 | 110 | 145 | 18 | 14 | 42h(-0,025) | 10*(-0,043)/(-0,043) | 45 | 0,6(6)/1(10) |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов СМ100-65-250а-4.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ100-65-250а-4 | 5АМ112М4 |
5,5 |
24,2(1450) | 292 | 90 | 1250 | 950 | 700 | 200 | - | 1098 | 105 | 410 | 315 | 347 | 585 | 335 | 4 | 19 | 235 |
| 5АМХ112М4 | 1250 | 585 | 235 | |||||||||||||||||
| АИР112М4 | 1250 | 585 | 220 | |||||||||||||||||
| А112М4 | 1295 | 585 | 230 | |||||||||||||||||
| ВА112М4 | 1280 | 585 | 257 | |||||||||||||||||
| 4ВР112М4 | 1280 | 585 | 240 | |||||||||||||||||
| АИМ100L4 | 1320 | 640 | 260 | |||||||||||||||||
