Характеристики
Подача, м3/ч
—
100
Напор, м
—
20
Mощность двигателя, кВт
—
15
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 148 342 ₽
164 824 ₽
-10%
Экономия 16 482 ₽
Нашли дешевле?
Выберите нужный вариант товара

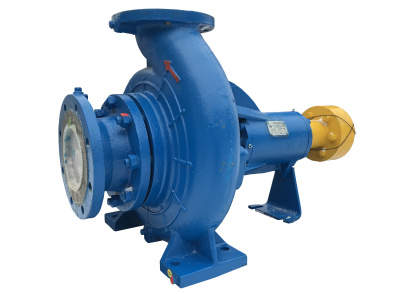

Насос СМ125-100-250-4 без рамы, без двигателя
Комплектация:
без рамы, без двигателя
148 342 ₽ /шт
164 824 ₽
-10%
Экономия 16 482 ₽
Варианты цен
148 342 ₽ /шт
164 824 ₽
-10%
Экономия 16 482 ₽
Насос СМ125-100-250-4 на раме, без двигателя
Комплектация:
на раме, без двигателя
171 464 ₽ /шт
190 516 ₽
-10%
Экономия 19 052 ₽
Варианты цен
171 464 ₽ /шт
190 516 ₽
-10%
Экономия 19 052 ₽

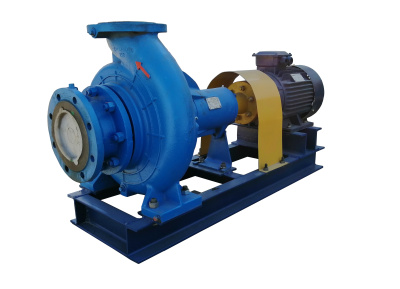

Насос СМ125-100-250-4 агрегат на раме, с двигателем 15 кВт
Комплектация:
агрегат с двигателем
204 683 ₽ /шт
240 803 ₽
-15%
Экономия 36 120 ₽
Варианты цен
204 683 ₽ /шт
240 803 ₽
-15%
Экономия 36 120 ₽
Описание
Технические характеристики
| Подача (номин.), м³/ч | 100 |
| Напор, м | 20 |
| Давление на входе в насос, кгс/см², не более | 2.5 |
| Мощность потребляемая насосом (макс.), кВт | 11.2 |
| Частота вращения, об/мин | 1450 |
| Частота вращения, c˜¹ | 24.2 |
| КПД насоса, % | 60 |
| Напряжения сети, В | 220; 380 |
| Частота тока, Гц | 50 |
| Вид тока | переменный |
| Допускаемый кавитационный запас, м, не более | 3 |
| Размер проходного сечения, мм | 50 |
| Тип конструкции насоса | консольные |
| Область применения | водозабор поверхностный, дренаж, канализация, металлургия, горное дело |
| Перекачиваемая среда | вода чистая, вода загрязненная, канализационные стоки |
Характеристика насоса
Характеристика насоса серии СМ125-100-250-4.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры
Габаритные размеры насосов серии СМ125-100-250-4.
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2) вх/вых | ||||||||||||||||||||||||||||||||||||
| Условный проход всасывающего патрубка D3 | Условный проход напорного патрубка D7 | Условный диаметр рабочего колеса, основноый | Условный диаметр рабочего колеса, а | Условный диаметр рабочего колеса, б | L | L1 | L2 | H | H1 | D | D1 | D2 | D4 | D5 | D6 | d | n | d1 | n1 | α | α1 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | d2 | d3 | d4 | f | F | ||
| СМ125-100-250-4 | 125 | 80 | 300 | 280 | 245 | 320 | 550 | 102 | 315 | 225±0,5 | 245 | 210 | 184 | 215 | 180 | 158 | 18 | 8 |
М16-7Н |
8 | 22°30' | 22°30' | 370 | 120 | 160 | 70 | 30 | 400 | 315 | 240 | 110 | 160 | 18,5 | 14 | 42h7(-0,025) | 10*(-0,036)/(-0,036) | 45 | 1(10)/1(10) |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов СМ125-100-250-4.
| Тип агрегата | Двигатель | Мощность двигателя, кВт | Частота вращения, с-1 (об/мин) | Размеры, мм | Масса, кг | ||||||||||||||
| а (а1) | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ 125-100-250-4 | 5А160S4 | 15 | 24,2 (1450) | 200 | 1425 | 1085 | 840 | 150 | 420 | 1333 | 55 | 415 | 290 | 342 | 640 | 360 | 6 | 19 | 305 |
| 5АМХ160S4 | 1425 | 640 | 305 | ||||||||||||||||
| АИР160S4 | 1360 | 640 | 300 | ||||||||||||||||
| ВА160S4 | 1465 | 700 | 355 | ||||||||||||||||
