Описание

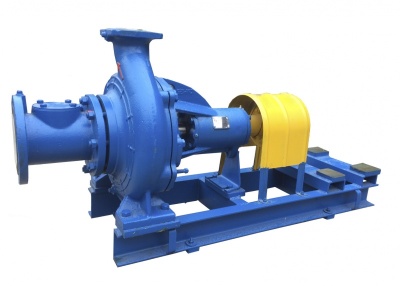

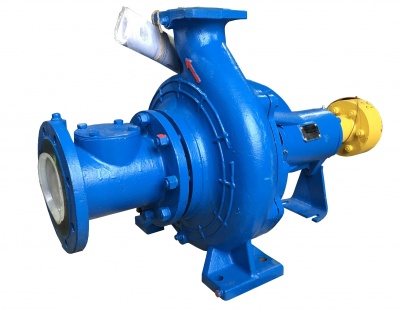

СМ 125-80-315 /4 – насосы фекальные промышленные для сточных масс. Диаметрами вход-выход-колесо (125-80-315 мм). Агрегаты работают на частоте вращения двигателя 1450 об/мин. Привод с максимальной мощностью внутри ряда 11,2, 13,2, 15 кВт. Давление при входе 0,25 МПа. Насосы различаются по обточке колеса (а и б). Подача 65, 72, 80 м3/ч. Напор 20, 26 и 32 м. Средний размер проходного сечения 45 мм. Невысокий допустимый запас кавитации 2,8 и 3,0. Величина допускаемого кавитационного запаса зависит от типа и конструкции насоса. Для ряда СМ 125-80-315/4 желательно применять предупредительные меры по износу в проточной части.
Технические характеристики
Подача, м3/с (м3/ч): 0,0222(80) Напор, м: 32 Частота вращения, с-1 (об/мин): 24,2(1450) Давление на входе, МПа (кгс/см2), не более: 0,25(2,5) Размер проходного сечения, мм: 45 КПД насоса, %: 65 Допускаемый кавитационный запас, м, не более: 2,8 Утечка через уплотнение, м3/ч (л/ч): 0,003(3)...0,00003(0,03) Максимальная мощность насоса, кВт: 15 Масса с патрубком переходным, кг: 138 Масса без патрубка переходного: 111Характеристика насоса

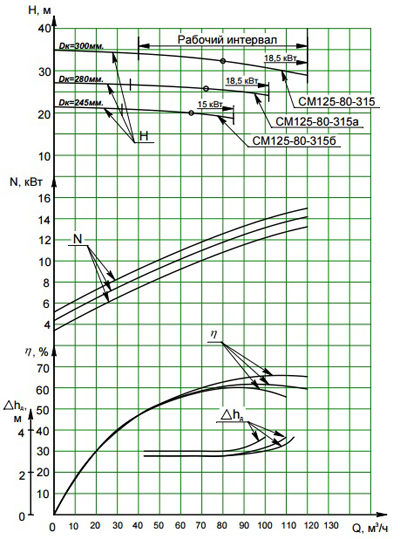

Характеристика насоса серии СМ125-80-315-4.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры
Габаритные размеры насосов серии СМ125-80-315-4.
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2) вх/вых | ||||||||||||||||||||||||||||||||||||
| Условный проход всасывающего патрубка D3 | Условный проход напорного патрубка D7 | Условный диаметр рабочего колеса, основноый | Условный диаметр рабочего колеса, а | Условный диаметр рабочего колеса, б | L | L1 | L2 | H | H1 | D | D1 | D2 | D4 | D5 | D6 | d | n | d1 | n1 | α | α1 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | d2 | d3 | d4 | f | F | ||
|
СМ125-80-315-4 |
125 | 80 | 300 | 280 | 245 | 320 | 550 | 102 | 315 | 225 | 245 | 210 | 184 | 195 | 160 | 133 | 18 | 8 | 18 | 4 | 22°30' | 45° | 370 | 120 | 160 | 70 | 30 | 400 | 315 | 240 | 110 | 160 | 18,5 | 14 | 42h(-0,025) | 10*(-0,036)/(-0,036) | 45 | 1(10)/1(10) |

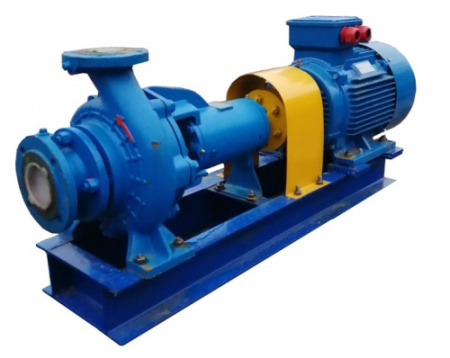

Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов СМ125-80-315-4.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ125-80-315-4 | АИР180S4 | 22 | 24,2(1450) | 320 | 102 | 1500 | 1150 | 630 | 250 | - | 1283 | 155 | 425 | 320 | 362 | 680 | 360 | 4 | 19 | 378 |
| А180S4 | 1500 | 680 | 378 | |||||||||||||||||
| 5АМХ180S4 | 1500 | 680 | 378 | |||||||||||||||||
| ВА180S4 | 1540 | 770 | 440 | |||||||||||||||||
| АИМР180S4 | 1520 | 760 | 430 | |||||||||||||||||
| 5А160М4 | 1575 | 680 | 348 | |||||||||||||||||
| 5АМХ160М4 | 1575 | 680 | 348 | |||||||||||||||||
