Насос СМ125-80-315б-4

От 37 848 руб. за 1 шт
Характеристики
Подача, м3/ч
65
Напор, м
20
Mощность двигателя, кВт
15
Выберите нужный вариант товара
Фото
Название и артикул
Комплектация
Цена

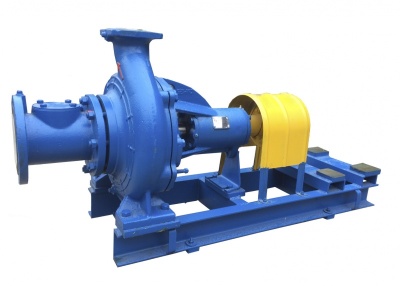

Насос СМ125-80-315б-4 агрегат на раме, с двигателем 15 кВт
агрегат на раме, с двигателем
69 822 руб. за 1 шт
- +
Насос СМ125-80-315б-4 на раме, без двигателя
на раме, без двигателя
42 750 руб. за 1 шт
- +

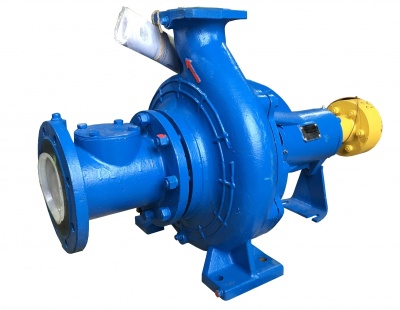

Насос СМ125-80-315б-4 без рамы, без двигателя
без рамы, без двигателя
37 848 руб. за 1 шт
- +

Описание

СМ 125-80-315 /4 – насосы фекальные промышленные для сточных масс. Диаметрами вход-выход-колесо (125-80-315 мм). Агрегаты работают на частоте вращения двигателя 1450 об/мин. Привод с максимальной мощностью внутри ряда 11,2, 13,2, 15 кВт. Давление при входе 0,25 МПа. Насосы различаются по обточке колеса (а и б). Подача 65, 72, 80 м3/ч. Напор 20, 26 и 32 м. Средний размер проходного сечения 45 мм. Невысокий допустимый запас кавитации 2,8 и 3,0. Величина допускаемого кавитационного запаса зависит от типа и конструкции насоса. Для ряда СМ 125-80-315/4 желательно применять предупредительные меры по износу в проточной части.

Технические характеристики

Подача, м3/с (м3/ч): 0,0180(65)
Напор, м: 20
Частота вращения, с-1 (об/мин): 24,2(1450)
Давление на входе, МПа (кгс/см2), не более: 0,25(2,5)
Размер проходного сечения, мм: 45
КПД насоса, %: 60
Допускаемый кавитационный запас, м, не более: 3
Утечка через уплотнение, м3/ч (л/ч): 0,003(3)...0,00003(0,03)
Максимальная мощность насоса, кВт: 11,2
Масса с патрубком переходным, кг: 138
Масса без патрубка переходного: 111

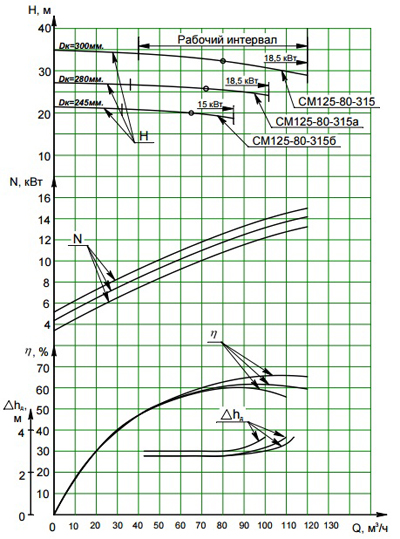

Характеристика насоса

Характеристика насоса серии СМ125-80-315б-4.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3

Габаритные размеры

Габаритные размеры насосов серии СМ125-80-315-4.



Типоразмер насоса Размеры, мм Py, МПа(кгс/см2) вх/вых
Условный проход всасывающего патрубка D3 Условный проход напорного патрубка D7 Условный диаметр рабочего колеса, основноый Условный диаметр рабочего колеса, а Условный диаметр рабочего колеса, б L L1 L2 H H1 D D1 D2 D4 D5 D6 d n d1 n1 α α1 a a1 a2 a3 a4 b b1 b2 b3 b4 d2 d3 d4 f F
СМ125-80-315-4
125 80 300 280 245 320 550 102 315 225 245 210 184 195 160 133 18 8 18 4 22°30' 45° 370 120 160 70 30 400 315 240 110 160 18,5 14 42h(-0,025) 10*(-0,036)/(-0,036) 45 1(10)/1(10)

Габаритные размеры и параметры агрегатов

Габаритные размеры и параметры агрегатов СМ125-80-315б-4.



Типоразмер агрегата Типоразмер двигателя Мощность, кВт Частота вращения, с-1(об/мин) Размеры, мм Масса агрегата, кг
a a1 L L1 L2 L3 L4 L5 L6 B B1 B2 H h n d
СМ125-80-315б-4 5А160S4 15 24,2(1450) 320 102 1545 1115 630 250 - 1323 155 425 320 362 680 360 4 19 332
5АМХ160S4 1545 680 332
АИР160S4 1480 680 325
ВА160S4 1585 760 365
АИМР160S4 1565 770 355
