Насос СМ200-150-400-4

От 83 106 руб. за 1 шт
Характеристики
Подача, м3/ч
400
Напор, м
50
Mощность двигателя, кВт
110
Выберите нужный вариант товара
Фото
Название и артикул
Комплектация
Цена
Насос СМ200-150-400-4 без рамы, без двигателя
без рамы, без двигателя
83 106 руб. за 1 шт
- +
Насос СМ200-150-400-4 на раме, без двигателя
на раме, без двигателя
94 415 руб. за 1 шт
- +
Насос СМ200-150-400-4 агрегат на раме, с двигателем 110 кВт
агрегат на раме, с двигателем
240 905 руб. за 1 шт
- +

Описание

СМ 200-150-400 /4 и /6 – насосы консольные, центробежные, фекальные предназначены для крупных промышленных предприятий и коммунальных служб. Самые большие характеристики из типа сточно-массных (СМ). Мощные машины 14,5-98 кВт. Самые большие диаметры вход-выход-колесо (200-150-400 мм). Подача жидкости 200-400 м3/ч. С размером проходного сечения 80 мм. Напор 14-50 м. Одинаковое для всех машин СМ давление на входе жидкости 0,25 МПа. Расширены основные характеристики насоса модификациями (а и б). Насосы СМ 200-150-400 с отличным запасом допуска кавитации 6-7,2 м, но с большей утечкой 0,005(5)…0,00005(0,05) м3/ч.

Технические характеристики

Подача, м3/с (м3/ч): 0,1110(400)
Напор, м: 50
Частота вращения, с-1 (об/мин): 24,2(1450)
Давление на входе, МПа (кгс/см2), не более: 0,25(2,5)
Размер проходного сечения, мм: 80
КПД насоса, %: 68
Допускаемый кавитационный запас, м, не более: 7
Утечка через уплотнение, м3/ч (л/ч): 0,005(5)...0,00005(0,05)
Максимальная мощность насоса, кВт: 98
Масса с патрубком переходным, кг: 320
Масса без патрубка переходного: 290

Характеристика насоса

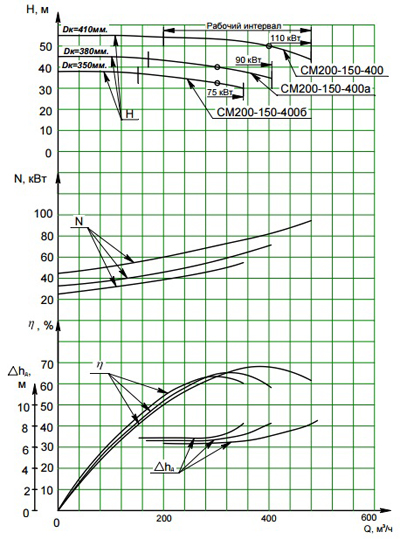

Характеристика насоса серии СМ200-150-400-4.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3

Габаритные размеры

Габаритные размеры насосов серии СМ200-150-400-4.



Типоразмер насоса Размеры, мм Py, МПа(кгс/см2) вх/вых
Условный проход всасывающего патрубка D3 Условный проход напорного патрубка D7 Условный диаметр рабочего колеса, основноый Условный диаметр рабочего колеса, а Условный диаметр рабочего колеса, б L L1 L2 H H1 D D1 D2 D4 D5 D6 d n d1 n1 α α1 a a1 a2 a3 a4 b b1 b2 b3 b4 d2 d3 d4 f F
СМ200-150-400-4
200 150 410 380 350 310 765 160 450 315 335 295 268 280 240 212 22 8 М20-7Н 8 22°30' 22°30' 500 150 200 80 40 500 400 300 140 200 24 18 48 h7(-0,025) 10*(-0,043)/(-0,043) 54 1(10)/1(10)

Габаритные размеры и параметры агрегатов

Габаритные размеры и параметры агрегатов СМ200-150-400-4.



Типоразмер агрегата Типоразмер двигателя Мощность, кВт Частота вращения, с-1(об/мин) Размеры, мм Масса агрегата, кг
a a1 L L1 L2 L3 L4 L5 L6 B B1 B2 H h n d
СМ200-150-400-4 5АМ280S4 110 24,2(1450) 313 160 2200 1735 1100 300 550 2027 185 580 520 580 970 515 6 19 1230
5АМН280S4 2200 970 1230
А280S4 2200 970 1230
ВА280S4 2250 1050 1290
