Насос СМ80-50-200а-2

От 20 132 руб. за 1 шт
Характеристики
Подача, м3/ч
45
Напор, м
42
Mощность двигателя, кВт
11
Выберите нужный вариант товара
Фото
Название и артикул
Комплектация
Цена
Насос СМ80-50-200а-2 без рамы, без двигателя
без рамы, без двигателя
20 132 руб. за 1 шт
- +

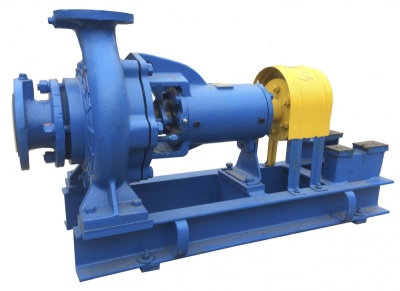

Насос СМ80-50-200а-2 на раме, без двигателя
на раме, без двигателя
24 293 руб. за 1 шт
- +

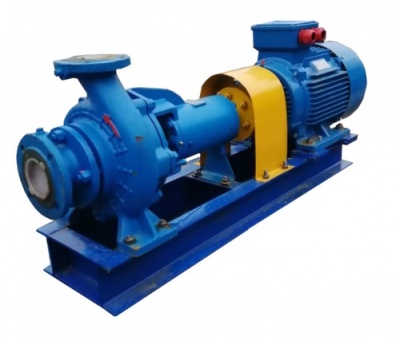

Насос СМ80-50-200а-2 агрегат на раме, с двигателем 11 кВт
агрегат на раме, с двигателем
42 869 руб. за 1 шт
- +

Описание

СМ 80-50-200 /2 и /4 – сточно-массные насосы, центробежные, фекальные применяются в промышленности и ЖКХ, имеют более широкие проточные каналы на входе (из-за содержания примесей), есть спирально-кольцевой отвод снижающий явление кавитации. Кавитация увеличивается в благоприятной среде, в нечистотах и примесях.
СМ 80-50-200 /2 и /4, где 80-50-200 – диаметры патрубков, мм (вход - выход - рабочее колесо); 2 и 4 – частота вращения вала колеса 2900 и 1450 об/мин. В их модификациях, (а) и (б) – обточка рабочего колеса. Размер проходного сечения всей насосной группы СМ 80-50-200 /2 и /4 30 мм. Работают с давлением на входе 0,25 МПа. Имеют разную подачу на выходе – 20-50 м3/ч, с напором 9-50 м. Допустимый кавитационный запас для нормальных условий от 3,4 до 4 м.

Технические характеристики

Подача, м3/с (м3/ч): 0,0125(45)
Напор, м: 42
Частота вращения, с-1 (об/мин): 48,4(2900)
Давление на входе, МПа (кгс/см2), не более: 0,25(2,5)
Размер проходного сечения, мм: 30
КПД насоса, %: 55
Допускаемый кавитационный запас, м, не более: 4
Утечка через уплотнение, м3/ч (л/ч): 0,003(3)...0,00003(0,03)
Максимальная мощность насоса, кВт: 10
Масса с патрубком переходным, кг: 75
Масса без патрубка переходного: 62

Характеристика насоса

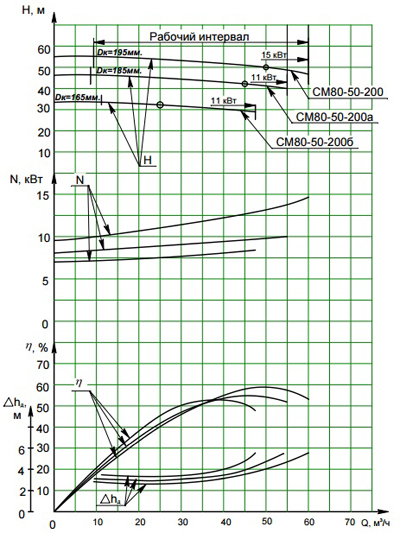

Характеристика насоса серии СМ80-50-200а-2.
Частота вращения 48 с-1 (n=2900об/мин)
Жидкость-вода, плотность 1000 кг/м3

Габаритные размеры

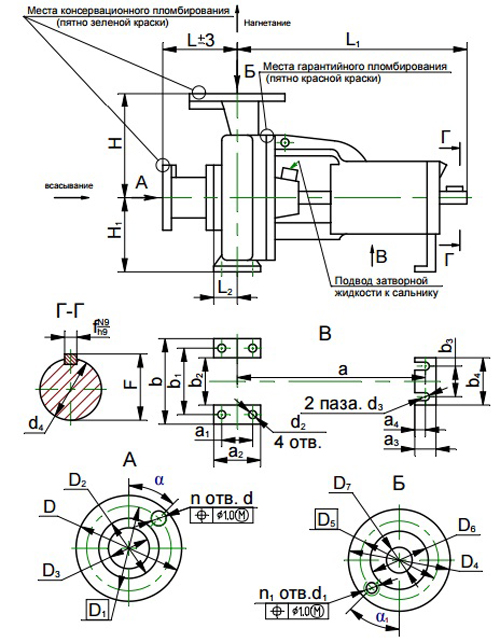

Габаритные размеры насосов серии СМ80-50-200.



Типоразмер насоса Размеры, мм Py, МПа(кгс/см2) вх/вых
Условный проход всасывающего патрубка D3 Условный проход напорного патрубка D7 Условный диаметр рабочего колеса, основноый Условный диаметр рабочего колеса, а Условный диаметр рабочего колеса, б L L1 L2 H H1 D D1 D2 D4 D5 D6 d n d1 n1 α α1 a a1 a2 a3 a4 b b1 b2 b3 b4 d2 d3 d4 f F
СМ80-50-200 80 50 195 185 165 167 500 75 225±1 180±1 185 150 128 160 125 102 18 4 M16-6H 4 45° 45° 370 95 125 45 16 320 250 180 110 145 14 14 32h(-0,025) 10*(-0,036)/(-0,036) 35 0,6(6)/1(10)

Габаритные размеры и параметры агрегатов

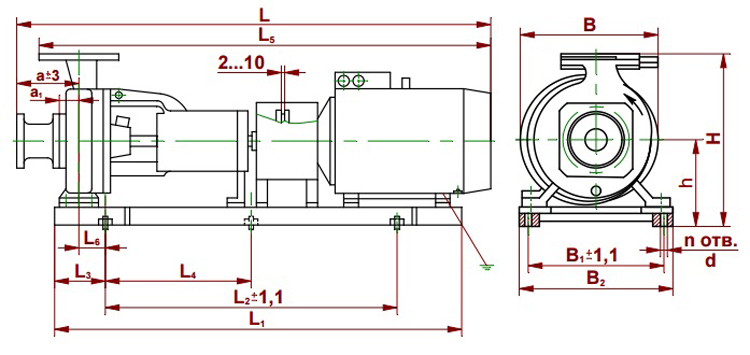

Габаритные размеры и параметры агрегатов СМ80-50-200а-2.



Типоразмер агрегата Типоразмер двигателя Мощность, кВт Частота вращения, с-1(об/мин) Размеры, мм Масса агрегата, кг
a a1 L L1 L2 L3 L4 L5 L6 B B1 B2 H h n d
СМ80-50-200а-2 АИРМ132М2 11 48,4(2900) 167 75 1170 975 840 100 420 1083 22,5 350 240 282 535 310 6 19 210
5АМХ132М2 1170 535 210
А132М2 1170 535 205
АИР132М2 1170 535 205
АИМ132М2 1230 600 258
ВА132М2 1170 570 228
4ВР132М2 1170 540 220
