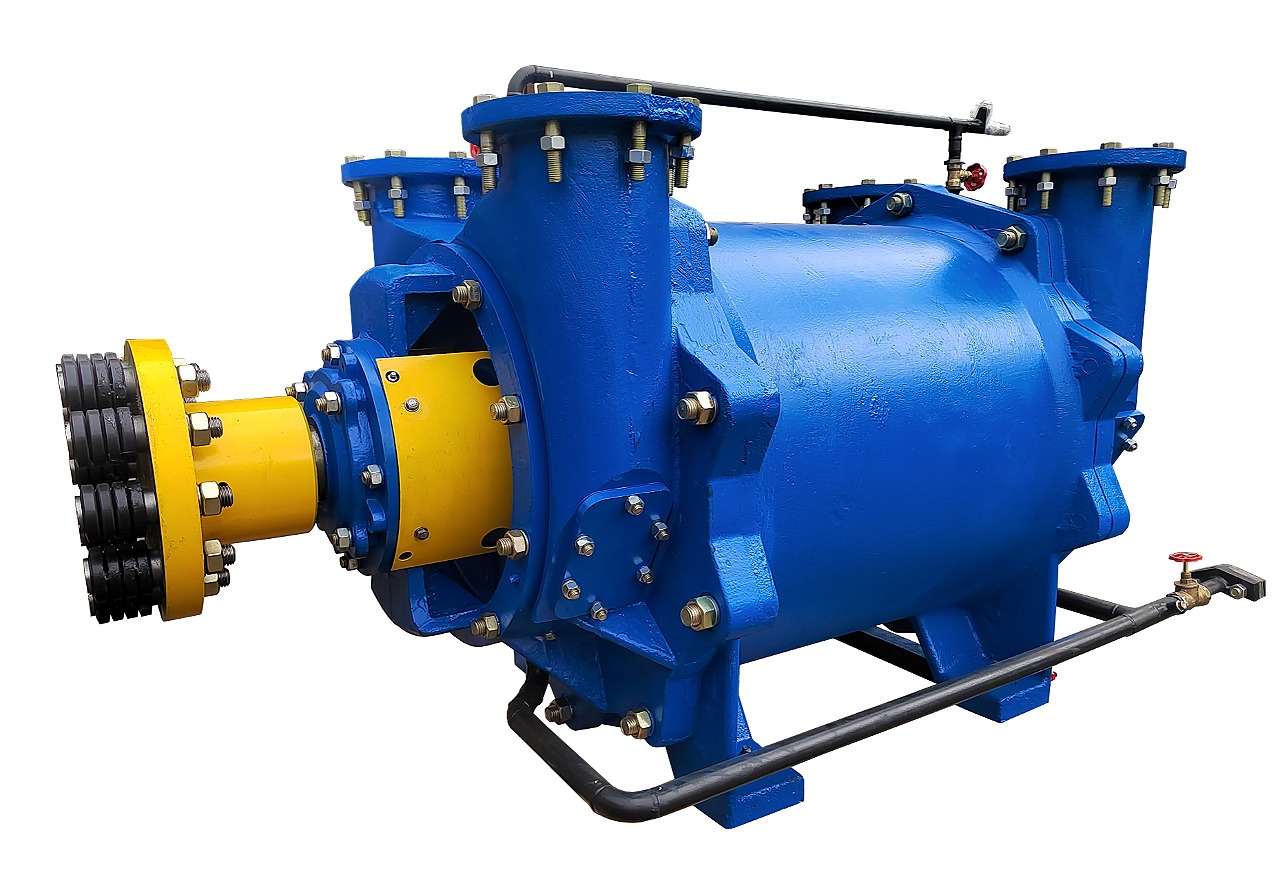

Насос ВВН2-50

Под заказ за 1 шт
Характеристики
Мощность, кВт
110
Номинальная производительность по воздуху, м куб./мин
50
Выберите нужный вариант товара
Фото
Название и артикул
Цена
Насос ВВН2-50 с водоотделителем
Под заказ
за 1 шт
Нет в наличии

Технические характеристики

Номинальная производительность, приведенная к начальным условиям при номинальном давлении всасывания 0,02 МПа (0,2 кгс/см), м3/с (м3/м): 0.833 (50)±10%
Температура газа начальная номинальная/ максимальная, К (°С): 293 (20)/ 323 (50)
Расход воды (жидкости) с учетом жидкости поступающей с перекачиваемым газом (Значения показателей приведенные к начальным условиям: температура воды (жидкости) 288 К (15 °С), температура газа 293 К (20 °С), барометрическое давление 0,1013 МПа), дм3/с (м3/ч), не более: 1,3 (5,0)
Частота вращения, с-1 (об/мин): 10 (660)
Род тока: переменный
Напряжение, В: 380
Частота тока, Гц: 50



Условное обозначение

Например 2ВВН1-0,8 УХЛ4 ТУ3648-236-05747979-2004, где:
  • 2 - порядковый номер модернизации;
  • ВВН1 - вакуумный водокольцевой насос с номинальным давлением 0,04 МПа;
  • 0,8 - производительность, м3/мин;
  • УХЛ - климатическое исполнение;
  • 4 - категория размещения при эксплуатации.

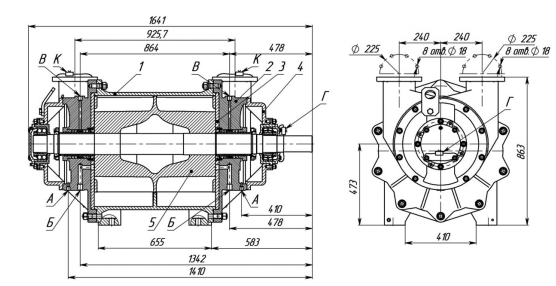

Габаритные размеры



Габаритный чертеж ВВН2-50.jpg


Буквенное обозначение Назначение Размер Кол-во
А Слив утечек уплотнений вала G 1/2 " 2
Б Подвод рабочей жидкости в полости насоса G 1 " 2
В Подвод жидкости к уплотнениям вала G 1/2 " 2
Г Гарантийное пломбирование  -
К Консервационное пломбирование  -  -

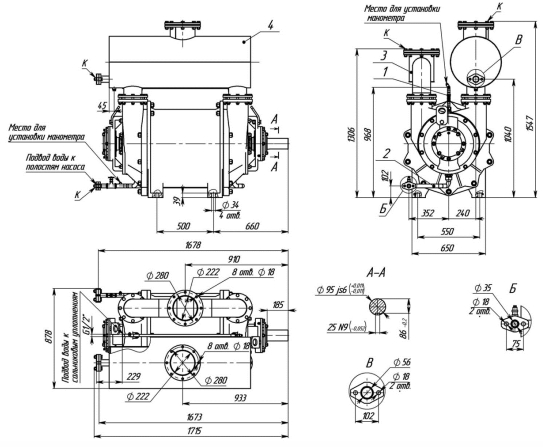

Габаритный чертеж насоса с водоотделителем и подводом




Габаритный чертеж насоса с в:отд.jpg

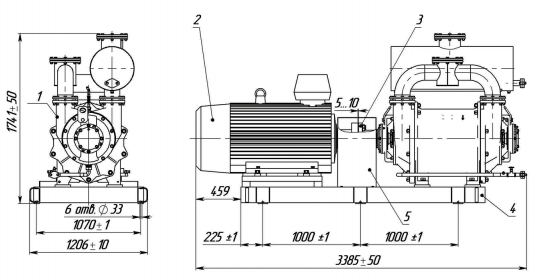

Габаритный чертеж агрегата с водоотделителем и подводом


Марка двигателя АИР355М10 У2, 380 В, 50 Гц, IM 1001, 110 кВт, 600 об/мин

Габаритный чертеж агрегата.jpg
