Характеристики
Артикул
—
S2D200BA0202
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
230 В
Скорость вращения
—
2800 об/мин
Входная мощность
—
53 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

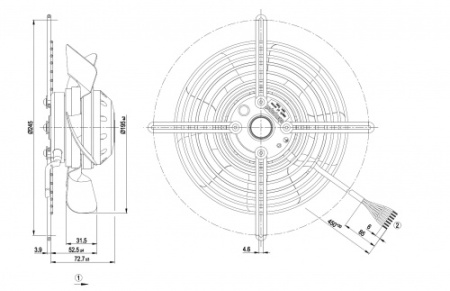

AC осевой вентилятор прямые лопасти (A серии) с защитной решёткой для сопла
Измерение: LU-58516-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Измерение: LU-58517-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Схема подключения:
? | Соединение по схеме треугольника |
Y | Соединение по схеме звезды |
L1 | = U1 = черный |
L2 |
= V1 = синий |
L3 | = W1 = коричневый |
W2 | желтый |
U2 | зеленый |
V2 | белый |
PE | зеленый/желтый |
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-58516-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 2800 | 53 | 0,15 | 800 | 0 | 470 | 0 |
2 | 400 | 2800 | 54 | 0,15 | 735 | 30 | 430 | 0,12 |
3 | 400 | 2800 | 56 | 0,15 | 645 | 60 | 380 | 0,24 |
4 | 400 | 2800 | 52 | 0,15 | 450 | 83 | 265 | 0,33 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-58517-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 3150 | 70 | 0,14 | 910 | 0 | 535 | 0 |
2 | 400 | 3150 | 71 | 0,14 | 830 | 40 | 490 | 0,16 |
3 | 400 | 3150 | 74 | 0,14 | 720 | 80 | 425 | 0,32 |
4 | 400 | 3150 | 69 | 0,13 | 500 | 110 | 295 | 0,44 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Артикул
|
S2D200BA0202 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
переменный |
Номинальное напряжение
|
230 В |
Скорость вращения
|
2800 об/мин |
Входная мощность
|
53 Вт |
Потребляемый ток
|
0.26 А |
Минимальная температура окружающей среды
|
-25 [°C] |
Максимальная температура окружающей среды
|
75 [°C] |
Степень защиты
|
в зависимости от монтажного положения согл. EN 60034-5 KLM |
Монтажное положение
|
Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
Максимально допустимая темп.окружающей среды
|
°C + 80 |
Минимально допустимая темп.окружающей среды
|
°C - 40 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H1 |
Количество лопаток
|
5 |
Диаметр крыльчатки
|
мм 200 |
Вес
|
kg 1.7 |
Одно/трехфазная сеть
|
3~ |
