Характеристики
Артикул
—
W1G172EC8718
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
постоянный
Номинальное напряжение
—
230 В
Скорость вращения
—
700 об/мин
Входная мощность
—
5 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

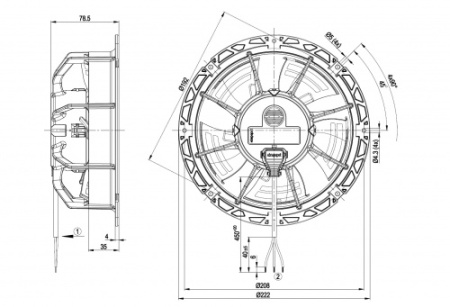

EC осевой вентилятор серповидные лопасти (S серии), одностороннее всасывание ESM-стенное кольцо
Измерение: LU-157687-1
Измерение: LU-157688-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Схема подключения:
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-157687-1
Измерение: LU-157688-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 230 | 1300 | 5 | 0,05 | 270 | 0 | 160 | 0 |
2 | 230 | 1300 | 5 | 0,05 | 245 | 5 | 145 | 0,02 |
3 | 230 | 1300 | 5 | 0,05 | 220 | 10 | 130 | 0,04 |
4 | 230 | 1300 | 5 | 0,05 | 200 | 14 | 120 | 0,06 |
5 | 230 | 700 | 2 | 0,03 | 145 | 0 | 85 | 0 |
6 | 230 | 700 | 2 | 0,03 | 130 | 1 | 75 | 0 |
7 | 230 | 700 | 2 | 0,03 | 120 | 3 | 70 | 0,01 |
8 | 230 | 700 | 2 | 0,03 | 105 | 4 | 65 | 0,02 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Артикул
|
W1G172EC8718 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
постоянный |
Номинальное напряжение
|
230 В |
Скорость вращения
|
700 об/мин |
Входная мощность
|
5 Вт |
Потребляемый ток
|
А |
Минимальная температура окружающей среды
|
-30 [°C] |
Максимальная температура окружающей среды
|
50 [°C] |
Степень защиты
|
IP55 |
Монтажное положение
|
Любое |
Максимально допустимая темп.окружающей среды
|
°C + 70 |
Минимально допустимая темп.окружающей среды
|
°C - 40 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H1+ |
Количество лопаток
|
5 |
Диаметр крыльчатки
|
мм 172 |
Вес
|
kg 0.9 |
Одно/трехфазная сеть
|
1~ |
