Характеристики
Артикул
—
W1G180AB3101
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
постоянный
Номинальное напряжение
—
24 В
Скорость вращения
—
4550 об/мин
Входная мощность
—
93 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

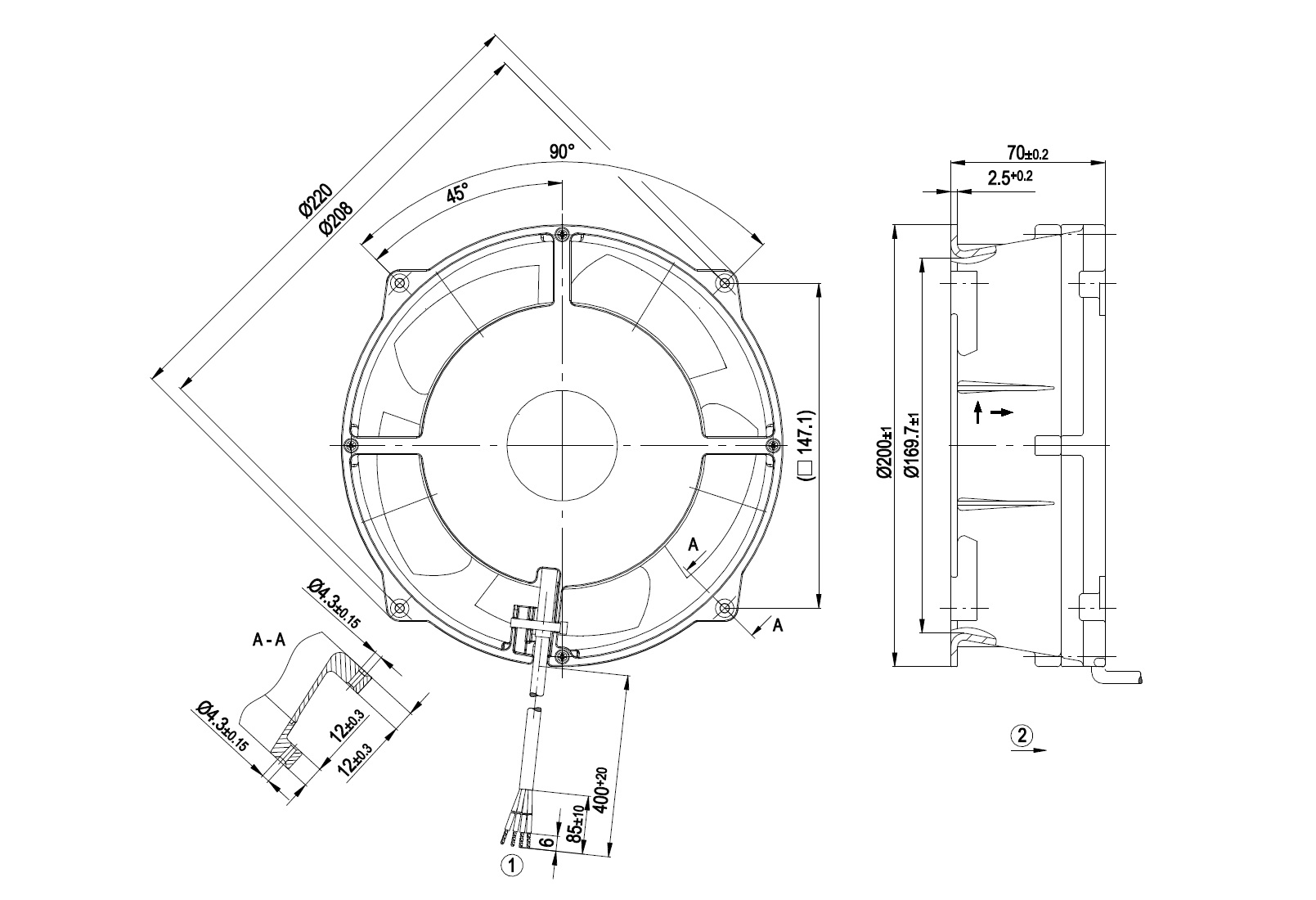

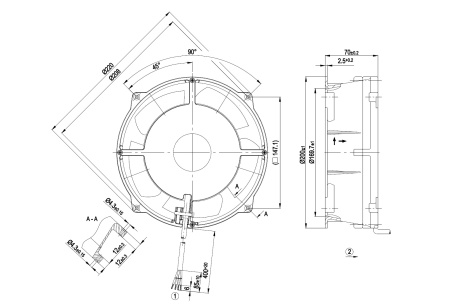

EC диагональный вентилятор
Измерение: LU-76822-1
Измерение: LU-76821-1
Измерение: LU-76825-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Схема подключения:
№ | Подкл. | Маркирование | Цвет | Функция / назначение |
1 | 1 | Un +24 VDC | красный | Электропитание 24 VDC, пульсации 3,5 % |
1 | 2 | 0-10 VDC | желтый | Управляющий вход Re > 100 кОм |
1 | 3 | Tach | белый | Выходной сигнал контроля частоты вращения, 3 импульса/оборот, Isink макс. = 10 мА |
1 | 4 | GND | синий | Общий вывод |
Характеристики: производительность по воздуху
Измерение: LU-76822-1
Измерение: LU-76821-1
Измерение: LU-76825-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 28 | 5060 | 127 | 5,02 | 995 | 0 | 585 | 0 |
2 | 28 | 4900 | 133 | 5,31 | 880 | 111 | 520 | 0,45 |
3 | 28 | 4780 | 139 | 5,57 | 770 | 208 | 455 | 0,84 |
4 | 28 | 4750 | 140 | 5,64 | 615 | 305 | 365 | 1,22 |
5 | 24 | 4550 | 93 | 4,3 | 900 | 0 | 530 | 0 |
6 | 24 | 4460 | 102 | 4,73 | 800 | 90 | 470 | 0,36 |
7 | 24 | 4350 | 106 | 4,93 | 700 | 170 | 410 | 0,68 |
8 | 24 | 4325 | 108 | 5 | 560 | 250 | 330 | 1 |
9 | 16 | 3465 | 45 | 3,27 | 680 | 0 | 400 | 0 |
10 | 16 | 3370 | 48 | 3,41 | 610 | 54 | 360 | 0,22 |
11 | 16 | 3315 | 49 | 3,52 | 530 | 98 | 310 | 0,39 |
12 | 16 | 3300 | 50 | 3,55 | 425 | 144 | 250 | 0,58 |
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Артикул
|
W1G180AB3101 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
постоянный |
Номинальное напряжение
|
24 В |
Скорость вращения
|
4550 об/мин |
Входная мощность
|
93 Вт |
Потребляемый ток
|
4.3 А |
Минимальная температура окружающей среды
|
-25 [°C] |
Максимальная температура окружающей среды
|
60 [°C] |
Степень защиты
|
IP20 |
Монтажное положение
|
Любое |
Максимально допустимая темп.окружающей среды
|
°C +80 |
Минимально допустимая темп.окружающей среды
|
°C -40 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H0 |
Количество лопаток
|
5 |
Диаметр крыльчатки
|
мм 180 |
Вес
|
kg 1.8 |
Одно/трехфазная сеть
|
1~ |
