Характеристики
Артикул
—
R4D310AS1801
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
230 В
Скорость вращения
—
1400 об/мин
Входная мощность
—
110 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

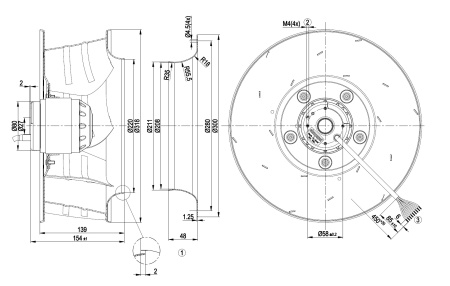

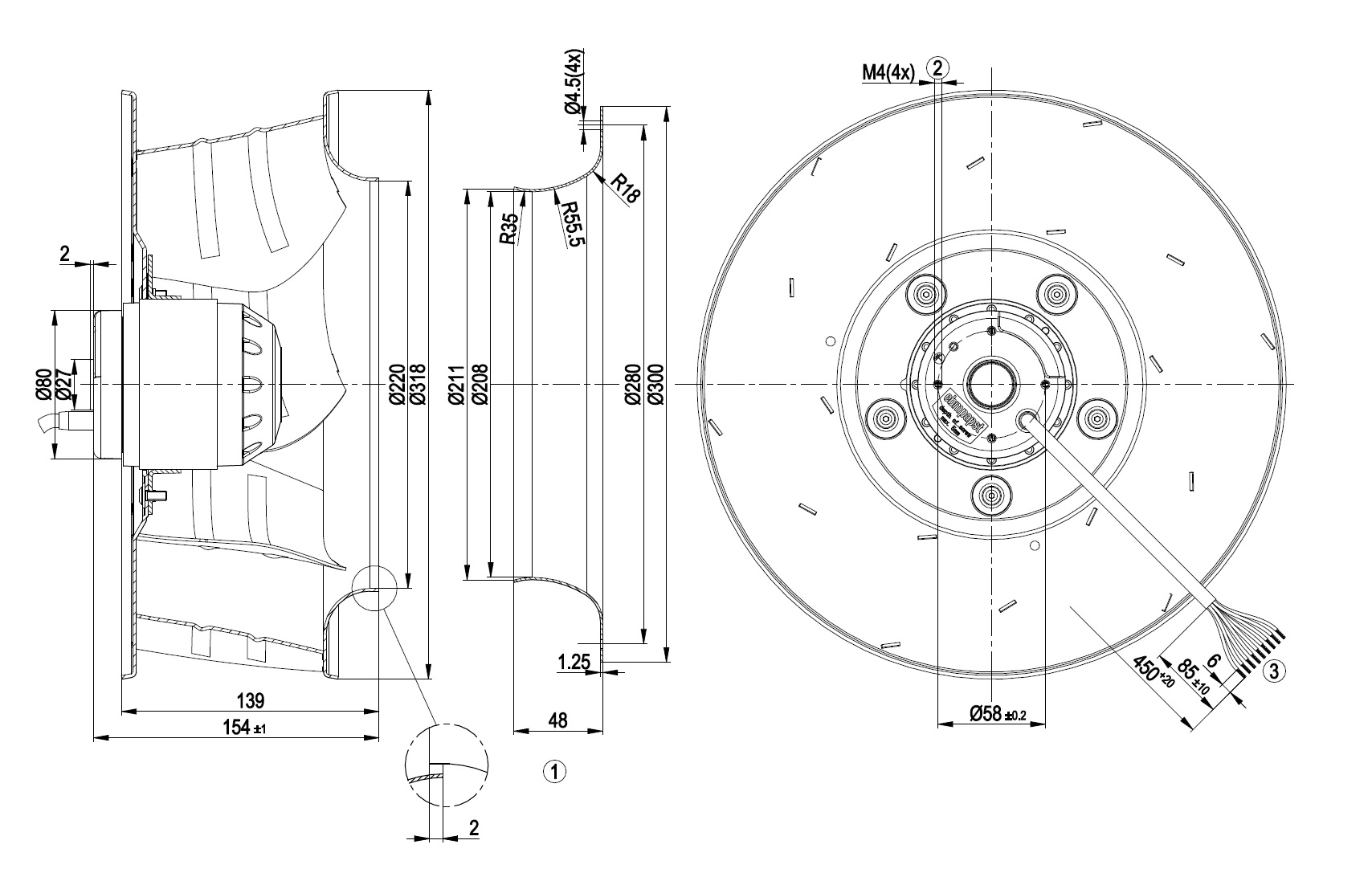

AC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание
Измерение: LU-106601-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Измерение: LU-106604-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Схема подключения:
? | Соединение по схеме треугольника |
Y | Соединение по схеме звезды |
L1 | черный |
L2 | синий |
L3 | коричневый |
U1 | черный |
V1 | синий |
W1 | коричневый |
U2 | зеленый |
V2 | белый |
W2 | желтый |
TOP | серый |
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-106601-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 1400 | 110 | 0,32 | 2130 | 0 | 1255 | 0 |
2 | 400 | 1380 | 132 | 0,32 | 1760 | 100 | 1035 | 0,4 |
3 | 400 | 1355 | 143 | 0,33 | 1300 | 180 | 765 | 0,72 |
4 | 400 | 1375 | 133 | 0,32 | 810 | 230 | 475 | 0,92 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-106604-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 1600 | 150 | 0,3 | 2430 | 0 | 1430 | 0 |
2 | 400 | 1545 | 180 | 0,34 | 1980 | 120 | 1165 | 0,48 |
3 | 400 | 1500 | 201 | 0,37 | 1420 | 220 | 835 | 0,88 |
4 | 400 | 1525 | 188 | 0,35 | 930 | 280 | 550 | 1,12 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Артикул
|
R4D310AS1801 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
переменный |
Номинальное напряжение
|
230 В |
Скорость вращения
|
1400 об/мин |
Входная мощность
|
110 Вт |
Потребляемый ток
|
0.55 А |
Минимальная температура окружающей среды
|
-25 °C |
Максимальная температура окружающей среды
|
65 °C |
Степень защиты
|
В зависимости от монтажного положения согл. EN 60034-5 |
Монтажное положение
|
Любое |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H1 |
Количество лопаток
|
6 |
Диаметр крыльчатки
|
310 мм |
Вес
|
кг 3.7 |
Одно/трехфазная сеть
|
3~ |
