Вентилятор ВЦП 7-40 №8 с двигателем 18,5/1450 cх. 5 Завод Вентилятор

Габаритно-присоединительные размеры




А,  мм	А1,  мм	А2,  мм	С,  мм	С1,  мм	С2,  мм	С3,  мм	D,  мм	D1,  мм	L, мм	Т1,  мм	Т2,  мм	а1,  мм	а2,  мм	d,  мм	d1,  мм	d2,  мм	h, мм	n,  шт.	n1,  шт.	nЗ,  шт.	n4,  шт.	t1, шт.	t2,  шт.	l, мм
400	400	400	679	942	500	834	560	610	1100	520	520	480	480	11	11	14	750	12	20	4	4	100	100	388




Пр 0°			Пр 45°			Пр 90°			Пр 135°			Пр 270°			Пр 315°
В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм
1896	678	500	1833	614	833	1802	584	677	1772	554	614	1718	500	524	2051	833	494

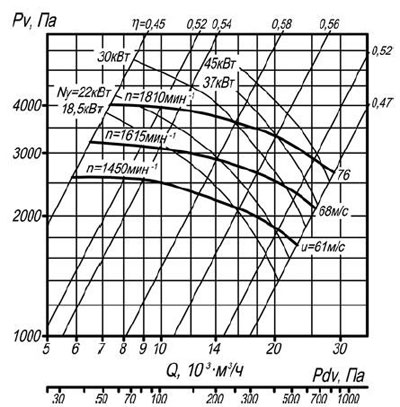

Аэродинамические характеристики
