Вентилятор ВР 86-77 №10 с двигателем 7,5/750 Завод Вентилятор

Габаритно-присоединительные размеры

Размеры
А,  мм	А1, мм	А2,  мм	С, мм	С1,  мм	С2,  мм	D, мм	D1,  мм	L, мм	а1,  мм	а2,  мм	d, мм	dl, мм	d2, мм	h, мм	n, шт.	n1, шт.	n2, шт.	l, мм
650	732	732	862	840	1244	1000	1040	1507	700	700	10	10	16	1212	16	4	6	454

Пр 0°			Пр 45°			Пр 90°			Пр 135°			Пр 270°			Пр 315°
В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм	В, мм	b, мм	Н, мм
1775	745	646	1620	680	1185	1521	875	1030	1994	810	940	1521	875	745	1994	810	680

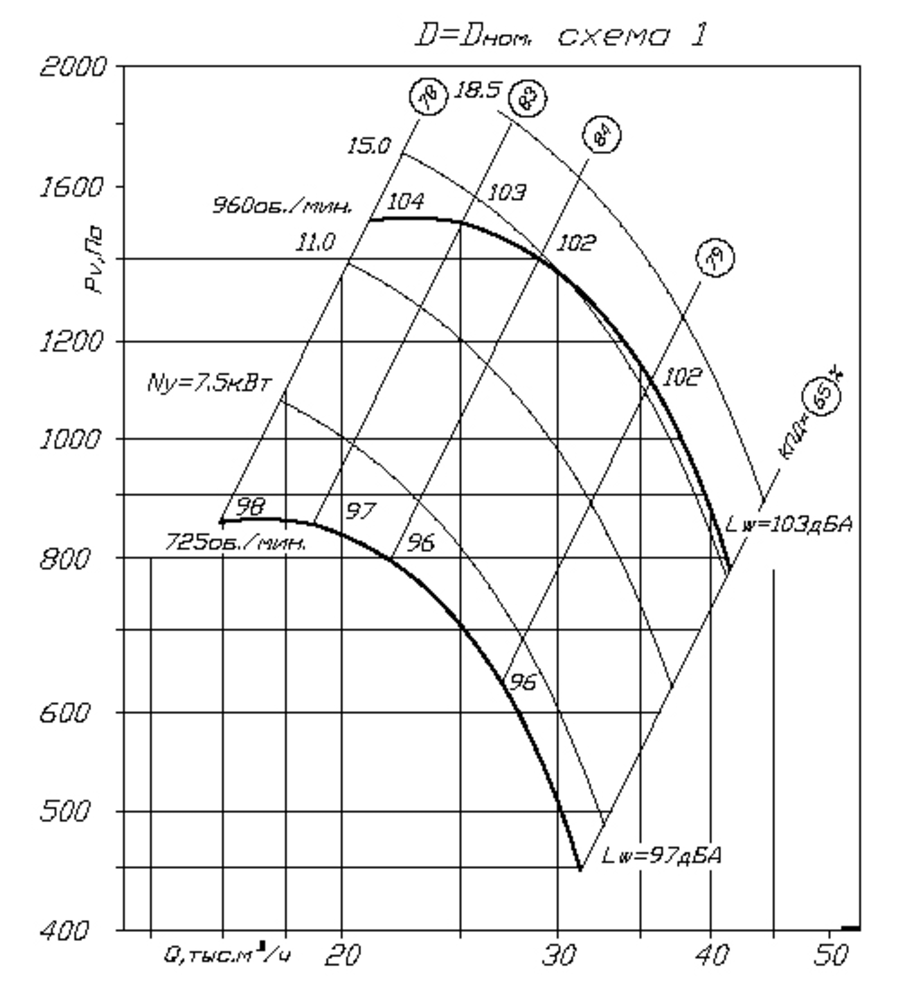

 Аэродинамические характеристики

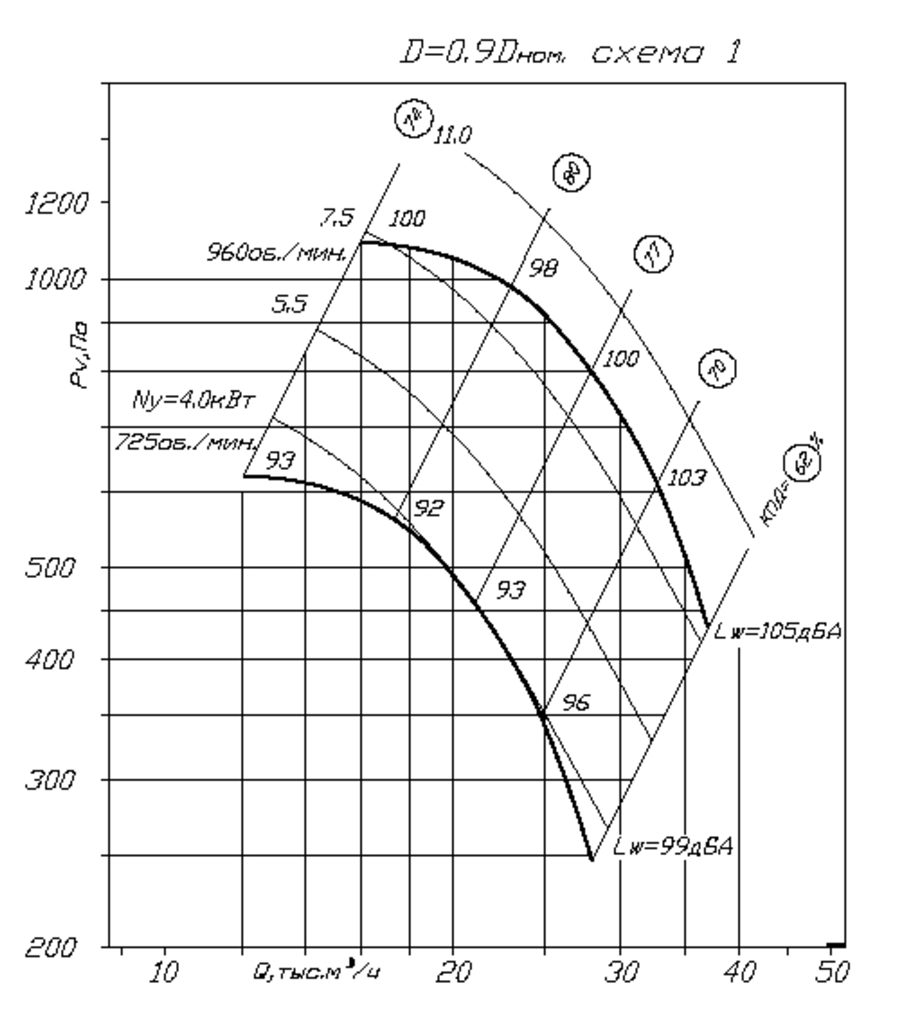

Аэродинамическая характеристика вентилятора ВР 86-77 №10  с относительным размером рабочего колеса D=0,9Dном.

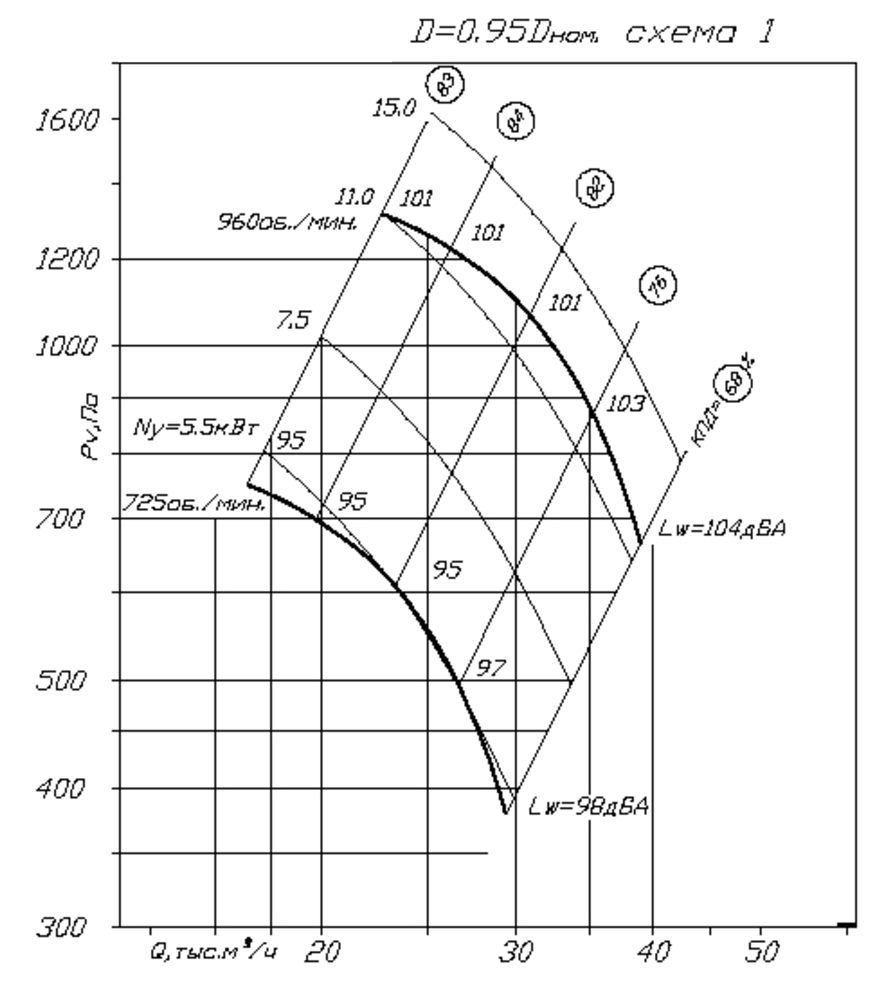

Аэродинамические характеристики вентилятора ВР 86-77 №10  с относительными размерами рабочего колеса D=0,95Dном.




Аэродинамические характеристики вентилятора ВР 86-77 №10  с относительными размерами рабочего колеса D=1,05Dном.

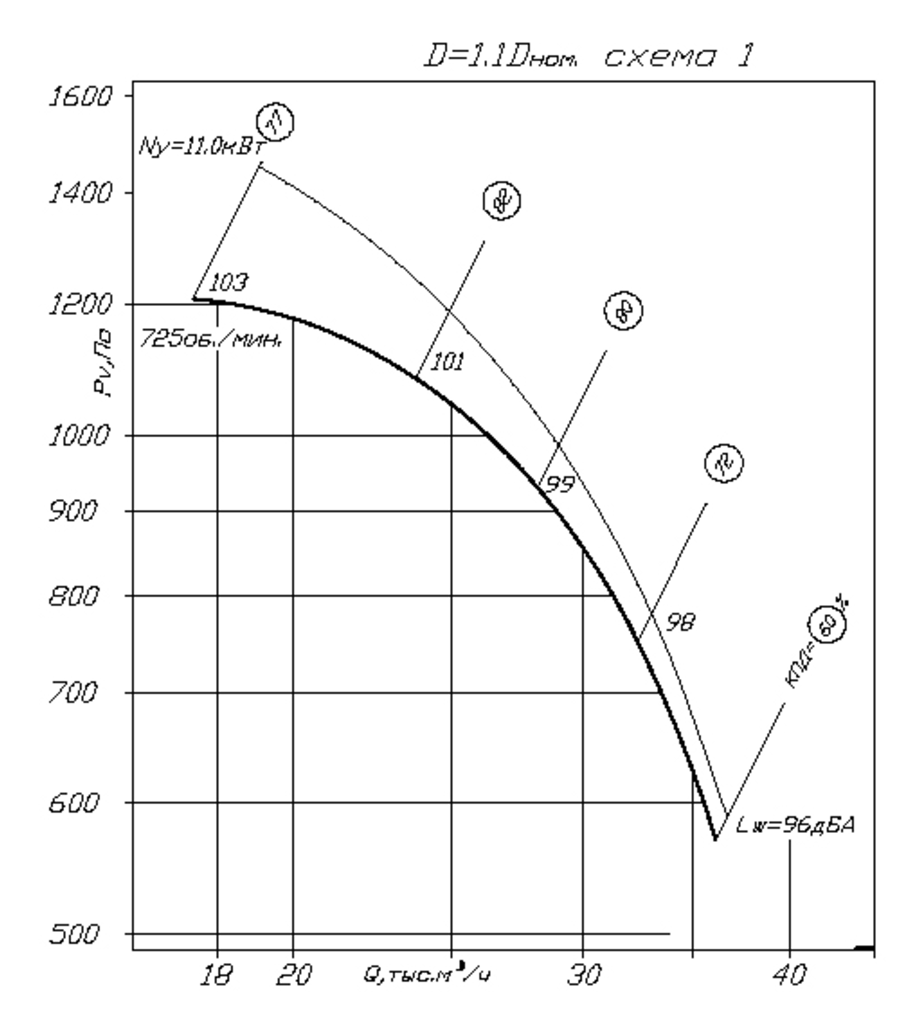

Аэродинамическая характеристика вентилятора ВР 86-77 №10 с относительным размером рабочего колеса  D=1,1Dном.
