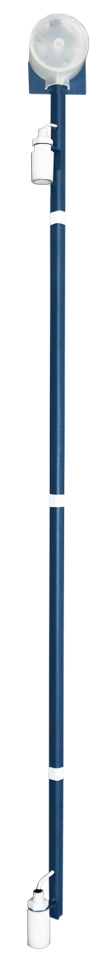

Датчик уровней является элементом автоматики и предназначен для применения в системах управления.
Коммутирующим элементом датчика является геркон, состояние которого определяется поплавком с постоянным магнитом.
Рабочее положение датчика вертикальное.
Работа датчика уровня заключается в срабатывании геркона при подъеме поплавка с магнитом, расположенным в корпусе датчика.
Датчик уровней устанавливается непосредственно в емкости в вертикальном положении, при этом корпус с выводными концами должен располагаться вверху. Для крепления датчика к емкости использовать отверстие, расположенное в верхней части пластины. Соединение датчиков со станцией осуществляется трехжильным кабелем. Использование в качестве общего провода токопроводящих частей емкости и водоносных труб запрещается.
Схема подключения датчика уровней (ДВНУ)
|
Технические характеристики |
|
| Расстояние между датчиками верхнего и нижнего уровней, мм | 1000±10 |
| Рабочая среда | вода |
| Рабочий ток, А, не более | 0,5 |
| Коммутируемое напряжение, В, не более | 100 акт. нагр.(36 инд. нагр) |
| Коммутируемая мощность, Вт, не более | 10 |
| Габариты, мм, не более | 1340х80х76 |
| Масса, кг, не более | 1,2 |
