Описание
Насосы ЭЦВ 4 – это тип погружных агрегатов для скважин, размерный ряд которого включает в себя 17 моделей. Тип электродвигателя в 4 серии - ПЭДВ 4. Зависимо от модели мощность может быть от 1,1 и до 5,5 кВт. Соответственно и от мощности зависит количество подачи воды, в данном случае она измеряется в м3 за час. Подача насосов ЭЦВ 4 может становить 2,5-10 м3/ч, зависимо от модели.
Еще одним важным параметром является напор, который создают насосы ЭЦВ 4. Он измеряется в метрах (длина водной струи), и в данном модельном ряду он может быть от 65 и до 160 м. Эти параметры индивидуальные для каждого насоса. Так как у модели с мощностью 5,5 кВт напор становит 110 м, а при мощности 3 кВт напор – 160 м. Показатель напора зависит от количества ступеней в конкретной модели насоса, а именно может быть от 11 до 33 ступеней.
Технические характеристики
Подача, м3/ч: 2,5 Напор, м: 120 Тип электродвигателя: ПЭДВ 4-2,2 Мощность, кВт: 2,2 Количество ступеней: 19Условное обозначение
Например, ЭЦВ 4-2,5-120, где :- ЭЦВ - агрегат с комплектацией электродвигателем ПЭДВ;
- 4 - внутренний диаметр обсадной трубы скважины, мм, уменьшенный в 25 раз;
- 2,5 - номинальная подача, м3/ч;
- 120 - номинальный напор, м.

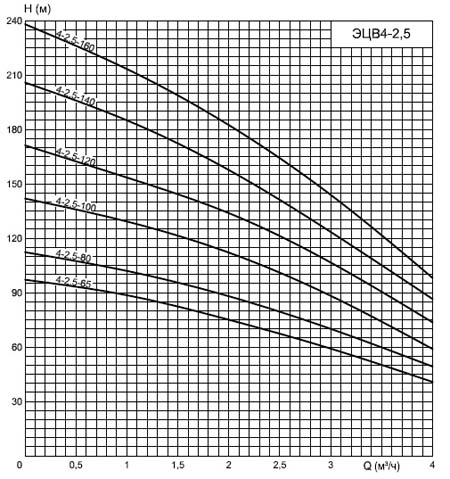

Графическая характеристика зависимости напора от расхода

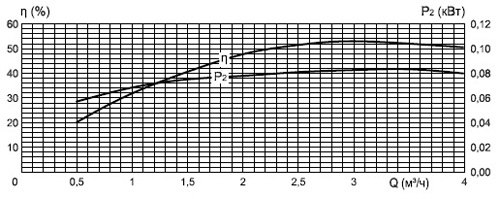

Графические характеристики зависимостей КПД и мощности от расхода
Габаритные размеры
| Типоразмер агрегата | Размеры, мм | Масса, кг | ||||
| D | L | A | B | G | ||
| ЭЦВ 4-2,5-120 | 96 | 1130 | 642 | 488 | G1 1/4" | 28 |
