Описание
Насос НМШГ 20-25 – это объёмного типа агрегат с регулируемой и нерегулируемой подачей (Рп) быстро-застывающего вещества. Машины этой конструкции работают с регулировкой подачи жидкости (Рп), увеличивают скорость за счёт увеличения частоты вращения привода. Они имеют свой график зависимости технических показателей (Q м3/ч от изменения n об/мин), составленный для регулируемых агрегатов.
Выпускаются 2-х типов, НМШГ 20-25-14/10 и НМШГ 20-25-5/1,6-Рп. У нерегулируемого насоса подача 14 м3/ч у регулируемого 0,8…4,3 м3/ч. Электропривод – 380 В, частота ротора – 980 об/мин, мощность – 6,2 кВт. Давление на выходе 1,0 и 0,16 МПа соответственно.
Технические характеристики
Подача, л/с (м3/ч), не менее : 14(3,889) Давление насоса на выходе, МПа (кгс/см2), не более: 1,0(10) Частота вращения, с-1 (об/мин): 16(980) Мощность насоса в агрегате, кВт: 6,2 КПД насоса в агрегате, %: 65 Допускаемая вакуумметрическая высота всасывания, м: 5 Внешняя утечка, м3/ч (л/с), не более: 0,00001(0,01) Напряжения сети, В: 220/380 Частота тока, Гц: 50 Род тока: ПеременныйГабаритные размеры

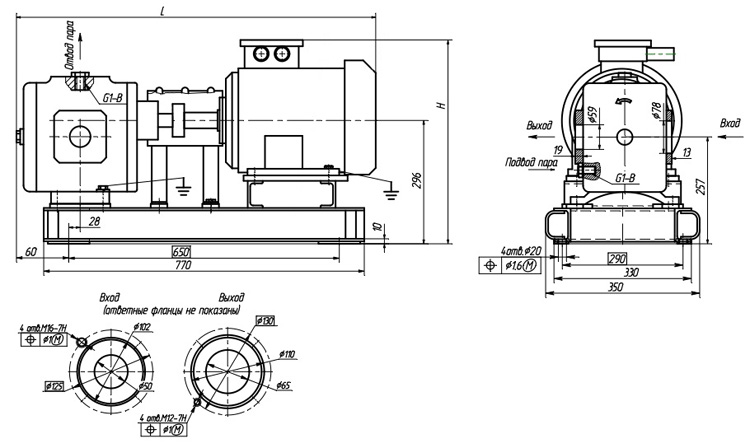

Габаритные размеры агрегатов с литым фонарем серии НМШГ20-25.
Габаритные размеры и параметры агрегатов

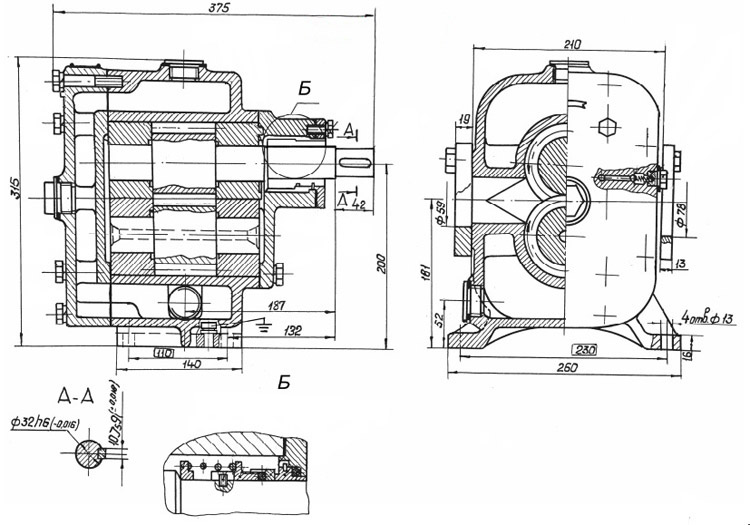

Габаритные размеры агрегатов серии НМШГ20-25-14/10.
| Типоразмер агрегата | Размеры, мм | Масса, кг | |||
| L | L1 | H | насоса | агрегата | |
|
НМШГ20-25-14/10-5 |
916 | 390 | 490 | 48 | 165 |
|
НМШГ20-25-14/10-1 |
978 | 310 | 640 | 48 | 214 |
