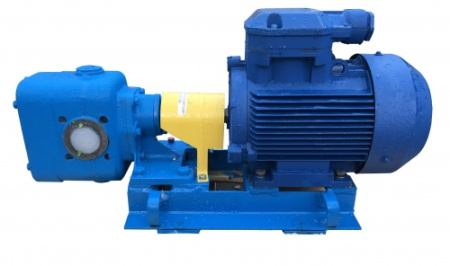

Насос НМШГ 8-25-6,3/10

60 556 руб. за 1 шт
Характеристики
Подача, м3/ч
6.3
Максимальная мощность насоса, кВт
2.5
Давление насоса на выходе, МПа, не более, при перекачивании масла, мазута, нефти
1.0
Выберите нужный вариант товара
Фото
Название и артикул
Комплектация
Цена
Насос НМШГ 8-25-6,3/10 без рамы, без двигателя
без рамы, без двигателя
Не указана цена
за 1 шт
Насос НМШГ 8-25-6,3/10 агрегат на раме, с двигателем
агрегат на раме, с двигателем
60 556 руб. за 1 шт
- +

Технические характеристики

Подача, л/с (м3/ч), не менее : 1,7 (6,3)
Давление насоса на выходе, МПа (кгс/см2), не более: 1,0(10)
Мощность насоса в агрегате, кВт, не более: 2,5
КПД насоса в агрегате, % не менее: 75
Внешняя утечка,м3/ч (л/ч),не более: 10*10-6(0,01)
Напряжение, В : 220/380
Частота тока, Гц: 50
Род тока: Переменный
Масса, кг:
Масса агрегата, кг:

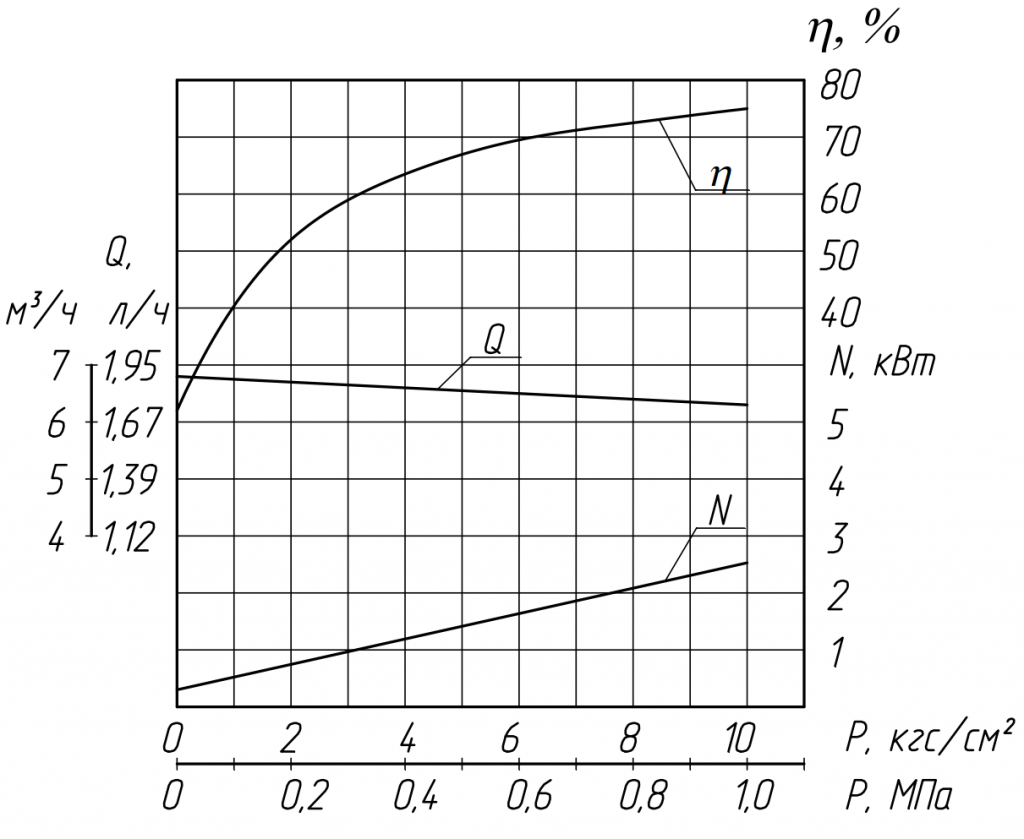

Характеристика насоса

Характеристика насоса серии НМШГ 8-25-6,3/10.

Жидкость - масло
Кинематическая вязкость -0,75*10-4 м2/c (10°ВУ)
Частота вращения -24с-1 (1450 об/мин)
Вакууметрическая высота всасывания - 5 м

Характеристика насоса НМШГ 8-25-6,3:10.png

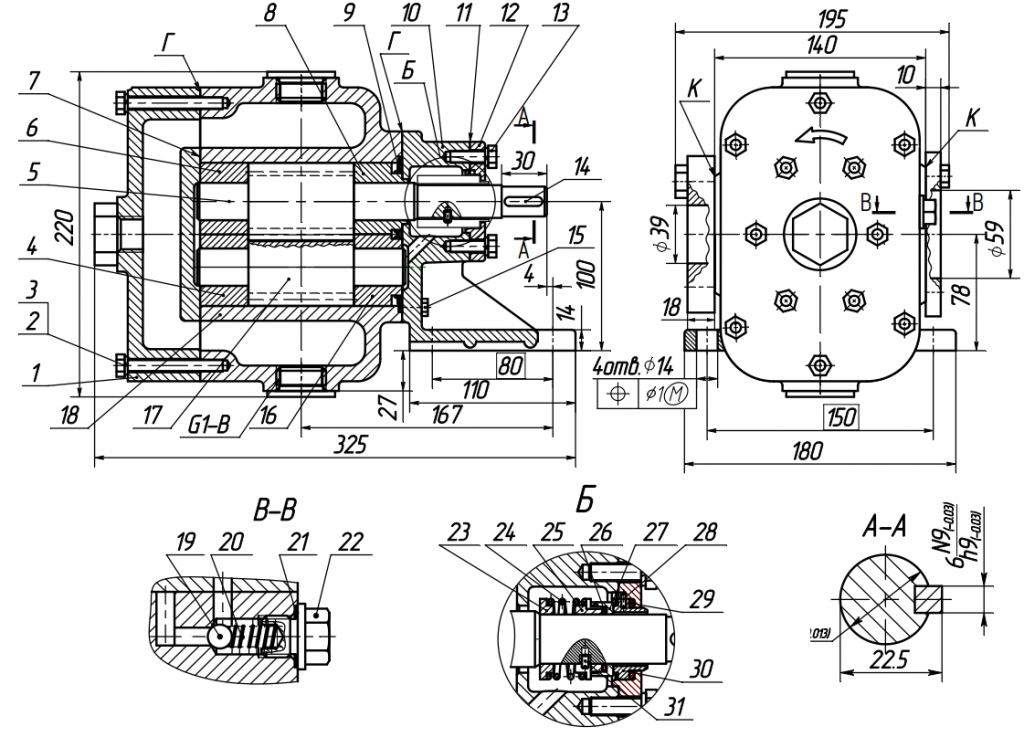

Габаритные размеры

Габаритный чертех насоса НМШГ 8-25-6,3:10.png

Наименование детали Обозначение нормативно-технического документа Кол.  на  насос
1 Крышка обогревная Н42.782.00.016 1
2 Винт с шестигранной головкой М8х20-5.6 ГОСТ РИСО 4017-2013 16
  Гайка М8-6Н.6 ГОСТ 5915-70 12
3 Шайба 8.65Г ГОСТ 6402-70 20
  Шпилька М8х60 ГОСТ 22034-76 12
4 Втулка III Н42.878.01.00.003-01 1
5 Ротор ведущий Н42.878.01.00.012-04 1
6 Втулка IV Н42.878.01.00.004-01 1
7 Прокладка Н42.782.00.017 3
8 Втулка 1 Н42.878.01.00.001-01 1
9 Манжета Н42.878.01.00.016-02 1
10 Стойка Н42.878.01.00.017 1
11 Прокладка 0603.506212.0002 3
12 Крышка сальника 0603.408443.0001 1
13 Винт с шестигранной головкой М8х20-5.6 ГОСТ РИСО 4017-2013 2
  Шайба 8.65Г ГОСТ 6402-70 20
14 Шпонка 6x6x25 Н41.829.01.032 1
15 Винт с шестигранной головкой М8х25-5.6 ГОСТ РИСО 4017-2013 6
  Шайба 8.65Г ГОСТ 6402-70 20
16 Втулка II Н42.878.01.00.002-01 1
17 Ротор ведомый Н42.878.01.00.013-04 1
18 Корпус Н42.883.01.001 1
19 Шарик Б8-5 ГОСТ 3722-81 1
20 Пружина 0603.509113.0001 1
21 Прокладка 0603.40 9943.0001 1
22 Пробка 30.4154.0004 1
23 Кольцо упорное 0603 40 3441.0003 1
  Кольцо упорное 0603 40 3441.0006 (до t=70°C) 1
24 Пружина сальника 0603.50 9113.0003 1
25 Втулка упорная 0603 40 3143.0003 1
  Втулка упорная 0603 40 3143.0004 (до t=70°C) 1
26 Кольцо Н83.27.00.011-02 1
27 Пята 0603.40 3141.0001 1
28 Штифт2хL 0684.40 9711.001 1
29 Кольцо 022-028-36-2-1314 ГОСТ 9833-73 2
30 Подпятник 0603 40 3542.0001 1
31 Винт установочный Н42.878.01.00.018 1

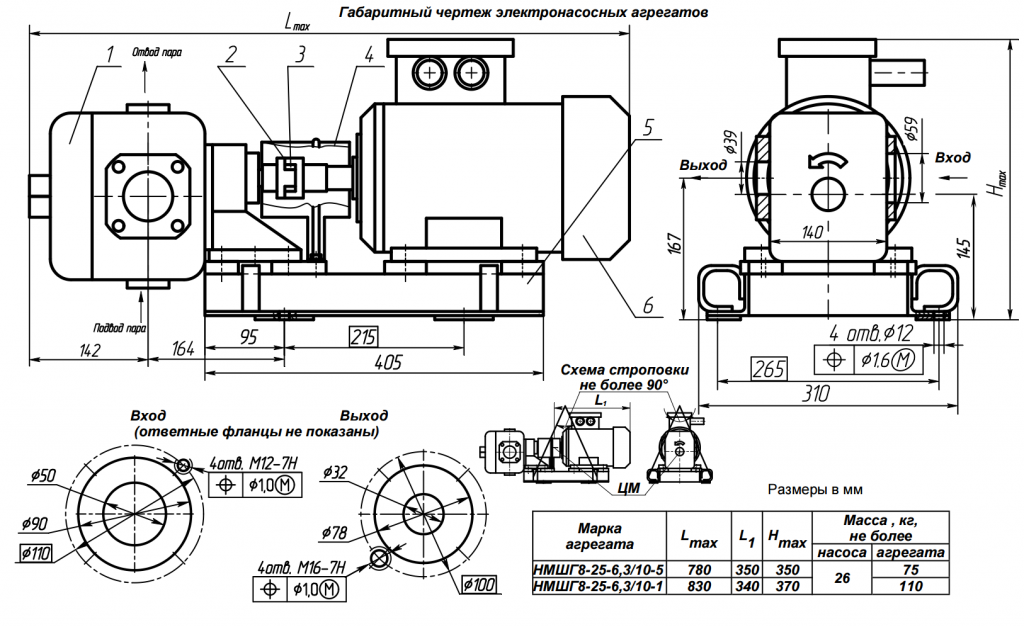

Габаритные размеры и параметры агрегатов

Габаритный чертеж электронасосных агрегатов.png
