Характеристики
Подача, м3/ч
—
150
Напор, м
—
40
Мощность электродвигателя, кВт
—
37.0
Допускаемый кавитационный запас, м, не более
—
3.5
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Электронасос центробежный К 125-80-200Е-ТД-У2 (150 куб.м/ч; 40 м; 37 кВт) 1ExdIIBT4
Взрывозащищенность:
N
Коррозионностойкость:
N
Описание
Назначение
Насосы консольные типа К и агрегаты электронасосные на их базе предназначены для перекачивания нефтепродуктов температуройот - 40 до + 50°С, вязкостью до 10 -4 м2/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером
не более 0,2 мм.
Насосы консольные и агрегаты электронасосные типа К предназначены для эксплуатации во взрывоопасных зонах помещений и
наружных установках классов 1 или 2 по ГОСТ Р 51330.9-99, в которых могут образовываться взрывоопасные смеси горючих газов
или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5-99.
Конструктивное исполнение
Насос - центробежный, консольный, одноступенчатый, горизонтальный.
Тип комплектующего уплотнения - торцовое (двойное).
Наличие мест под установку датчиков контроля температуры подшипников насоса, датчика вибрации, датчика "сухого хода", датчиков контроля
уровня охлаждающей жидкости в сосуде-бачке.

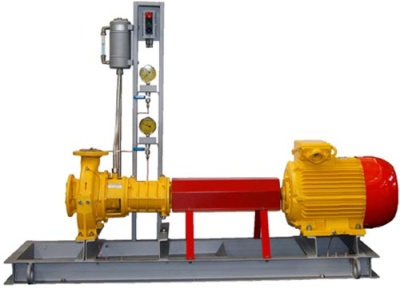

Агрегат электронасосный - состоит из насоса консольного и электродвигателя взрывозащищенного исполнения, смонтированных на одной
раме и соединенных между собой с помощью специальной муфты (двойного шарнира), что обеспечивает возможность быстрого ремонта
насоса без демонтажа электродвигателя и отсоединения насоса от системы трубопроводов.
Условные обозначения
Насос консольные (Агрегат электронасосный) К125-80-200Е У2К - консольный
125 - диаметр всасывающего патрубка, мм
80 - диаметр напорного патрубка, мм
200 - номинальный диаметр колеса рабочего, мм
Е - для перекачивания жидкостей во взрывоопасных зонах
У - климатическое исполнение
2 - категория размещения
Технические характеристики
Подача, м3 /ч | 150 |
Напор, м | 40 |
КПД электронасоса, % | 60 |
Допускаемый кавитационный запас, (не более), м | 5,5 |
Мощность электродвигателя, кВт | 37,0 |
Масса, кг | 485 |
Частота вращения, об/мин | 2900 |
Напряжение сети, В | 380 |
Характеристика насоса
Габаритные и присоединительные размеры
Обозначение |
L, мм |
L1, мм |
L4, мм |
H1, мм |
H2, мм |
H3, мм |
Н4, мм |
H5, мм |
а1, мм |
а2, мм |
а3, мм |
а4, мм |
а5, мм |
а6, мм |
d1, мм |
1875 | 1954 | 685 | 420 | 670 | 420 | 1520 | 120 | 675 | 486 | 675 | 302 | 24 | 534 | 125 | |
К125-80-200Е |
d2, мм |
d3, мм |
d4, мм |
d5, мм |
d6, мм |
d7, мм |
d8, мм |
d9, мм |
d10, мм |
d11, мм |
d12, мм |
n |
d13, мм |
S1, мм |
|
178 | 200 | 170 | 18 | 80 | 160 | 121 | 195 | 133 | 235 | 18 | 8 | 18 | 3 |
