Назначение
Электронасос КМ 100-80-170 Е предназначен для перекачивания нефтепродуктов температурой от - 40°C до + 50 °С, вязкостью до 10 -4 м2/с, с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.
Условные обозначения
Климатическое исполнение У: -45°С до +40°С
Климатическое исполнение ХЛ: -60°С до +40°С
Индекс ТМ добавляется в условное обозначение электронасосов, укомплектованных одинарным торцовым уплотнением со вспомогательным уплотнением (манжета).
Индекс ТЗ - добавляется в условное обозначение электронасосов, укомплектованных одинарным торцовым уплотнением со вспомогательными уплотнительными элементами.
Индекс ТД - добавляется в условное обозначение электронасосов, укомплектованных двойным торцовым уплотнением.
Технические характеристики
Подача, м3 /ч
|
100
|
Напор, м
|
25
|
КПД электронасоса, %
|
60
|
Допускаемый кавитационный запас, (не более), м
|
4,5
|
Мощность электродвигателя, кВт
|
11,0
|
Номинальный ток, А
|
21,1
|
Масса, кг
|
170
|
Частота вращения, об/мин
|
2900
|
Напряжение сети, В
|
380
|
Габаритные размеры (HxBxA), мм (объем, м3)
|
450х350х680 (0,11)
|

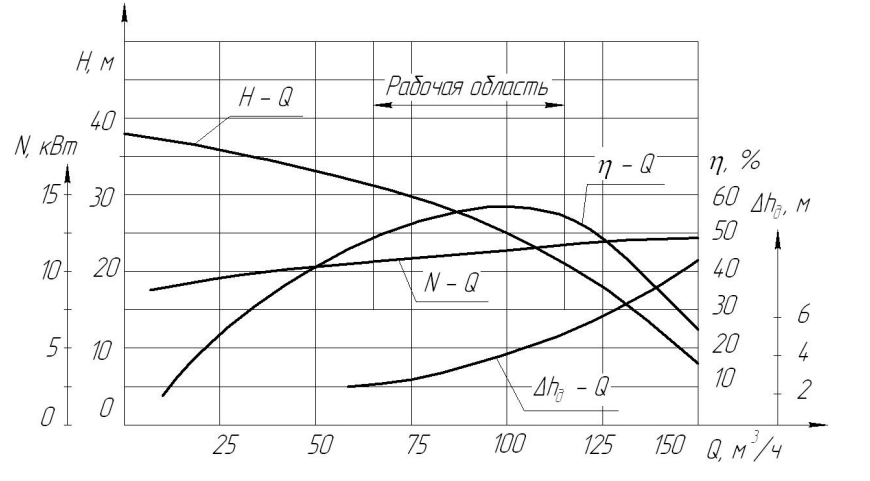

Характеристика насоса

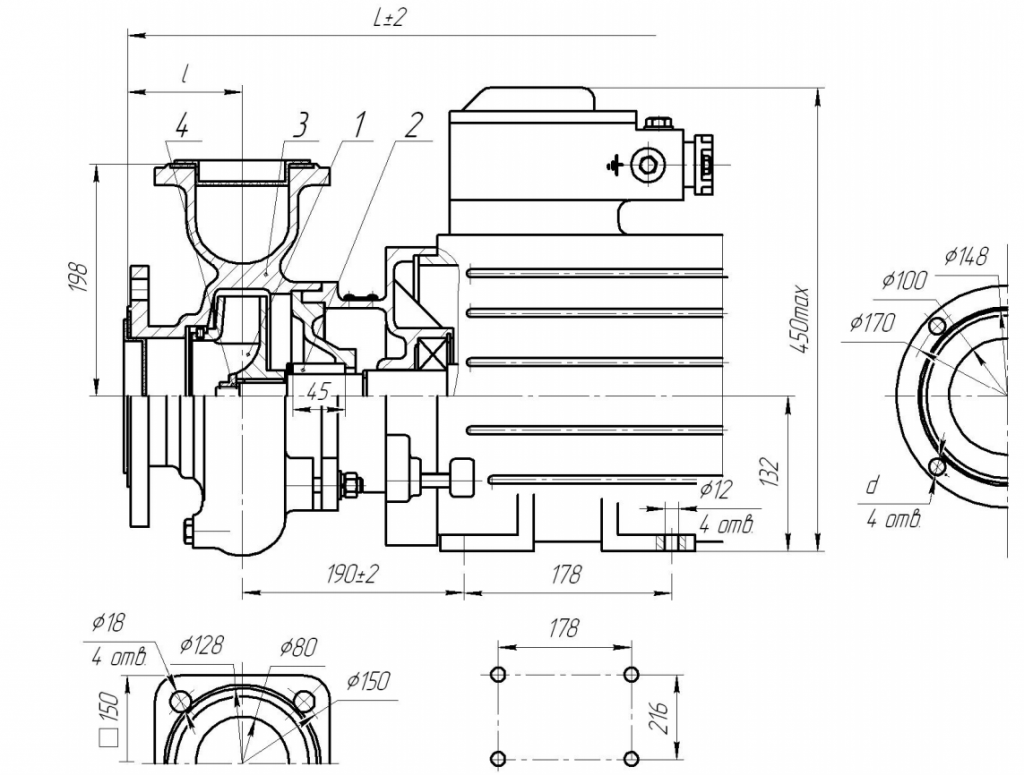

Габаритные и присоединительные размеры

1 - колесо рабочее
2 - торцовое уплотнение
3 - корпус насоса
4 - специальная гайка
L - 675 мм
l - 80 мм
d - М16-7Н
