Технические характеристики
Подача, м3/ч (л/с) не менее, при перекачивании масла, мазута, нефти: 0,25(0,07) Подача, м3/ч (л/с) не менее, при перекачивании дизтоплива: 0,18(0,05) Давление насоса на выходе, МПа (кгс/см2) не более, при перекачивании масла, мазута, нефти: 2,5(25) Давление насоса на выходе, МПа (кгс/см2) не более, при перекачивании дизтоплива: 2,0(20) Допускаемая вакуумметрическая высота всасывания, м: 5 Частота вращения, с-1 (об/мин): 16,3(980) Давление полного перепуска, МПа (кгс/см2),не более при перекачивании масла, мазута, нефти: 3,75(37,5) Давление полного перепуска, МПа (кгс/см2), не более при перекачивании дизтоплива: 3,0(30) КПД насоса в агрегате, %, не менее при перекачивании масла: 64 КПД насоса в агрегате, %, не менее при перекачивании мазута, нефти : 40 КПД насоса в агрегате, %, не менее при перекачивании дизтоплива: 32 Мощность насоса в агрегате, кВт, не более при перекачивании масла: 0,36 Мощность насоса в агрегате, кВт, не более при перекачивании мазута, нефти: 0,50 Мощность насоса в агрегате, кВт, не более при перекачивании дизтоплива: 0,30 Внешняя утечка, м3/ч (л/с), не более: 0,00001(0,01) Напряжение, В: 220/380 Частота тока, Гц: 50 Род тока: Переменный Кинематическая вязкость перекачиваемой жидкости, м2/с (°ВУ): 0,0000018...0,00054(1,08 – 70,00) Температура, °С (К), не более масло, нефть, мазут: 90(363) Температура, °С (К), не более дизтоплив (летнее/зимнее): 40(313)/35(308) Масса, кг: 4,3Характеристика насоса
Характеристика насоса серии НМШФ0,6-25-0,25/25Ю.
Жидкость - масло
Кинематическая вязкость -0,75*10-4 м2/с (10°ВУ)
Частота вращения - 16 с-1(980 об/мин)
Вакуумметрическая высота всасывания - 5 м

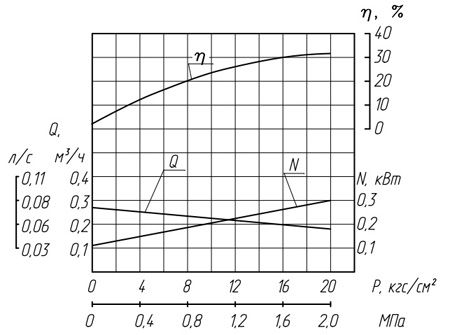

Характеристика насоса серии НМШФ0,6-25-0,25/25Ю.
Жидкость - дизельное топливо
Кинематическая вязкость -0,03*10-4 м2/с (10°ВУ)
Частота вращения - 16 с-1(980 об/мин)
Вакуумметрическая высота всасывания - 5 м

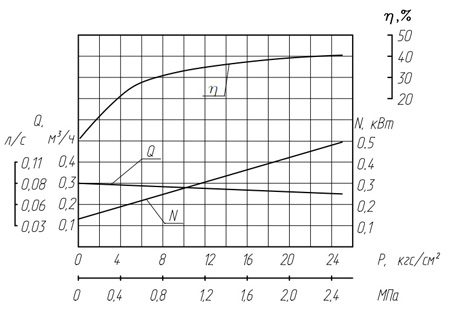

Характеристика насоса серии НМШФ0,6-25-0,25/25Ю.
Жидкость - мазут
Кинематическая вязкость -5,4*10-4 м2/с (10°ВУ)
Частота вращения - 16 с-1(980 об/мин)
Вакуумметрическая высота всасывания - 5 м
Габаритные размеры
Габаритные размеры агрегатов с литым фонарем серии НМШФ0,6-25.
Типоразмер агрегата | Размеры, мм | ||||
L | L1 | B | d | d1 | |
НМШФ0,6-25 |
182±5 | 107 | 195±5 | 14,5 | 22,5 |
Габаритные размеры и параметры агрегатов

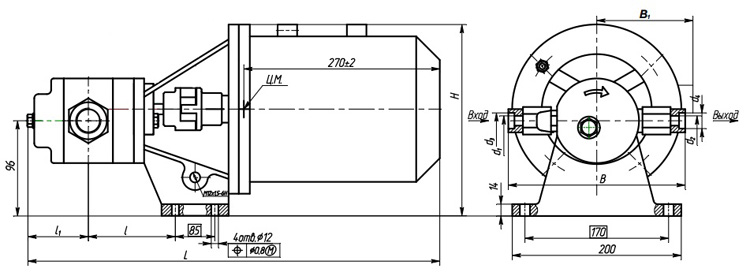

Габаритные размеры агрегатов серии НМШФ0,6-25-0,25/25Ю.
Типоразмер агрегата | Размеры, мм | Масса агрегата, кг | |||||||||
L±5 | l | l1 | B±5 | B1 | H±5 | d1 | d2 | d3 | d4 | ||
НМШФ0,6-25-0,25/25Ю-3 | 500 | 74±3 | 75 | 195 | - | 250 | 15 | 10 | 22,5 | 14,5 | 21,6 |
НМШФ0,6-25-0,25/25Ю-10 | 500 | 74 | 75 | 195 | - | 235 | 15 | 10 | 22,5 | 14,5 | 21,6 |
НМШФ0,6-25-0,25/25Ю-11 | 555 | 74 | 75 | 195 | 145 | 285 | 15 | 10 | 22,5 | 14,5 | 35,5 |
Габаритные размеры агрегатов серии НМШФ0,6-25-0,25/25Ю.
Типоразмер агрегата | Размеры, мм | Масса агрегата, кг | |||||||||||||||
L±5 | L1 | l | l1 | B±5 | B1 | H±5 | h | A | C | h1 | d | d1 | d2 | d3 | d4 | ||
НМШФ0,6-25-0,25/25Ю-5 | 500 | 228 | 225 | 75 | 195 | - | 205 | 80 | 100 | 125 | 66 | 22,5 | 14,5 | 15 | 10 | 10 | 21,9 |
НМШФ0,6-25-0,25/25Ю-1 | 555 | 228 | 225 | 75 | 195 | 145 | 275 | 80 | 100 | 125 | 66 | 22,5 | 14,5 | 15 | 10 | 10 | 36,5 |
