Характеристики
Подача, м3/ч
—
12.5
По запросу
Нашли дешевле?
Выберите нужный вариант товара
![Насос 1.3Т-12,5/16 Насос 1.3Т-12,5/16](/upload/iblock/f42/w29xsa3lr0lt3zq5pg2f73so6ft0z73i.png)
Насос 1.3Т-12,5/16
Взрывозащищенность:
N
Коррозионностойкость:
N
Описание
Технические характеристики
Типоразмер насоса | 1.3Т-12,5/16 | ||
Подача, м3/ч | 12,5 | ||
Давление на выходе из насоса, МПа | 16 | ||
Частота вращения коленвала, об/мин | 470 | ||
Давление на входе, м | -1 до +10 | ||
Исполнение |
Д1А3 / Д2В3 |
||
Мощность двигателя, кВт | 75 | ||
Масса, кг | 1450 / 1505 |
ПТ — тип агрегата по конструкции приводной части (со встроенным (пристроенным) редуктором — Т; без встроенного редуктора — ПТ);
*Д — исполнение насоса по материалу гидравлической части (из хромистых сталей типа 20Х13 или 40Х13 — Д; из хромоникелевых сталей типа 12Х18Н10Т — К);
1 — по конструкции гидравлической части (без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей или охлаждающей жидкости — 1; без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей, охлаждающей, промывочной или гидрозатворной жидкости - 2; с охлаждением (обогревом) гидравлической части, с подводом к уплотнениям смазывающей, промывочной, охлаждающей или гидрозатворной жидкости - 4);
А — исполнение агрегата по степени взрывозащищенности электродвигателя (с электродвигателем в общепромышленном исполнении — А; во взрывозащищенном исполнении — В);
3 — исполнение по способу соединения насоса и электродвигателя (через клиноременную передачу — 1; через редуктор — 2; непосредственно через муфту — 3);
Габаритные размеры
![Габаритный чертеж 1.3Т-6,3/20 1 Габаритный чертеж 1.3Т-6,3:20 1.png](/upload/medialibrary/f50/f500d35c932b47840b68413c89be86fd.png)
![Габаритный чертеж 1.3Т-6,3/20 2 Габаритный чертеж 1.3Т-6,3:20 2.png](/upload/medialibrary/db9/db9b8ded0a0e84bf1ea04b39c8e9b661.png)
Обозначение | L, мм | l, мм | H, мм |
1.3Т-12,5/16Д1-А3 | 2010 | 1460 | 865 |
1.3Т-12,5/16Д1-В3 | 2130 | 1460 | 855 |

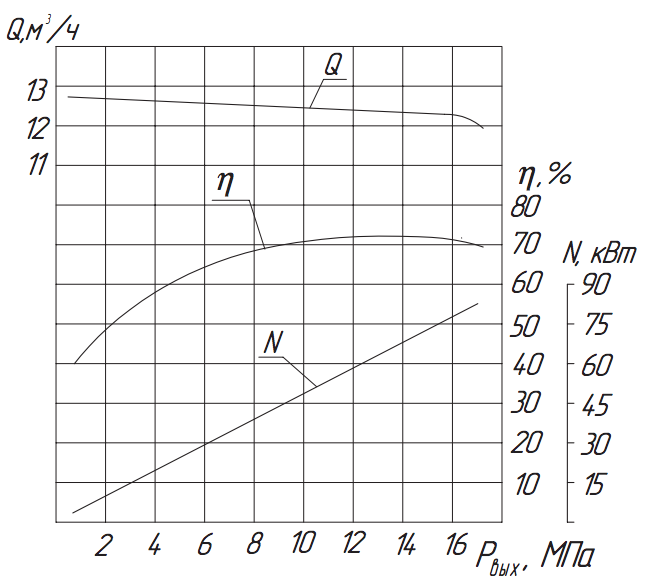

Характеристика насоса
- перекачиваемая жидкость - вода до 30°С;
- вакууметрическая высота всасывания - 3м;
- частота вращения коленчатого вала - 470 об/мин.
![Хар-ка насоса 1.3Т-12,5/16 Хар-ка насоса 1.3Т-12,5:16.png](/upload/medialibrary/fc8/fc88947ada28181c20f486b2aa9941da.png)
