Технические характеристики
Типоразмер насоса
|
2.3ПТ-1/40
|
Подача, м3/ч
|
1
|
Давление на выходе из насоса, МПа
|
40
|
Частота вращения коленвала, об/мин
|
300
|
Давление на входе, м
|
-5 до +10
|
Исполнение
|
Д1А1; Д2А1; К2А1
|
Д1В1; Д2В1; К2В1
|
Д1В2; Д2В2; К2В2
|
Мощность двигателя, кВт
|
15
|
15
|
18,5
|
Масса, кг
|
650
|
720
|
835
|
ПТ — тип агрегата по конструкции приводной части (со встроенным (пристроенным) редуктором — Т; без встроенного редуктора — ПТ);
*Д — исполнение насоса по материалу гидравлической части (из хромистых сталей типа 20Х13 или 40Х13 — Д; из хромоникелевых сталей типа 12Х18Н10Т — К);
1 — по конструкции гидравлической части (без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей или охлаждающей жидкости — 1; без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей, охлаждающей, промывочной или гидрозатворной жидкости - 2; с охлаждением (обогревом) гидравлической части, с подводом к уплотнениям смазывающей, промывочной, охлаждающей или гидрозатворной жидкости - 4);
А — исполнение агрегата по степени взрывозащищенности электродвигателя (с электродвигателем в общепромышленном исполнении — А; во взрывозащищенном исполнении — В);
3 — исполнение по способу соединения насоса и электродвигателя (через клиноременную передачу — 1; через редуктор — 2; непосредственно через муфту — 3);
Габаритные размеры
Типоразмер агрегата
|
Исп.
|
Размеры, мм
|
d
|
d1
|
d2
|
d3
|
L
|
L1
|
L2
|
L3
|
B
|
B1
|
B2
|
B3
|
B4
|
H1
|
H2
|
H3
|
H4
|
H5
|
2.3ПТ-1/40
|
1
|
20
|
30
|
25
|
32
|
1850
|
36
|
-
|
162
|
935
|
300
|
65
|
175
|
237
|
75
|
75
|
-
|
140
|
140
|

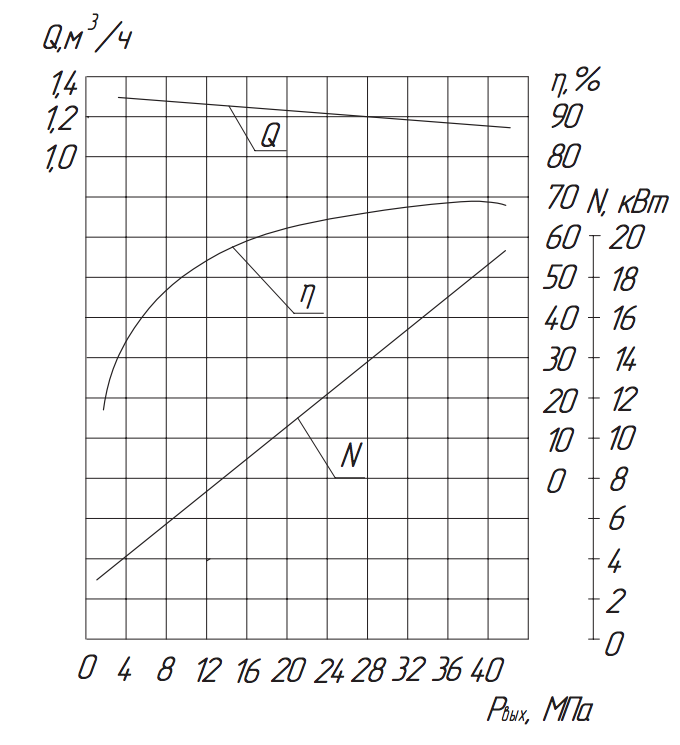

Характеристика насоса
- перекачиваемая жидкость - вода до 30°С;
- вакууметрическая высота всасывания - 5 м;
- частота вращения коленчатого вала - 320 об/мин.
