Характеристики
Подача, м3/ч
—
1.6
По запросу
Нашли дешевле?
Выберите нужный вариант товара
![Насос 2.3ПТ-1,6/25 Насос 2.3ПТ-1,6/25](/upload/iblock/f42/w29xsa3lr0lt3zq5pg2f73so6ft0z73i.png)
Насос 2.3ПТ-1,6/25
Взрывозащищенность:
N
Коррозионностойкость:
N
Описание
Технические характеристики
Типоразмер насоса | 2.3ПТ-1.6/25 | ||
Подача, м3/ч |
1.6 |
||
Давление на выходе из насоса, МПа | 25 | ||
Частота вращения коленвала, об/мин | 300 | ||
Давление на входе, м | -5 до +10 | ||
Исполнение |
Д1А1; Д2А1; К2А1 |
Д1В1; Д2В1; К2В1 |
Д1В2; Д2В2; К2В2 |
Мощность двигателя, кВт | 15 | 15 | 18,5 |
Масса, кг | 650 | 720 | 835 |
ПТ — тип агрегата по конструкции приводной части (со встроенным (пристроенным) редуктором — Т; без встроенного редуктора — ПТ);
*Д — исполнение насоса по материалу гидравлической части (из хромистых сталей типа 20Х13 или 40Х13 — Д; из хромоникелевых сталей типа 12Х18Н10Т — К);
1 — по конструкции гидравлической части (без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей или охлаждающей жидкости — 1; без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей, охлаждающей, промывочной или гидрозатворной жидкости - 2; с охлаждением (обогревом) гидравлической части, с подводом к уплотнениям смазывающей, промывочной, охлаждающей или гидрозатворной жидкости - 4);
А — исполнение агрегата по степени взрывозащищенности электродвигателя (с электродвигателем в общепромышленном исполнении — А; во взрывозащищенном исполнении — В);
3 — исполнение по способу соединения насоса и электродвигателя (через клиноременную передачу — 1; через редуктор — 2; непосредственно через муфту — 3);
Габаритные размеры
![Габаритные размеры насосов 2.3ПТ (Исп.А1В1) Габаритные размеры насосов 2.3ПТ (Исп.А1В1).png](/upload/medialibrary/3fd/3fd3292aea418e9149fdfa69b813164a.png)
Типоразмер агрегата | Исп. | Размеры, мм | |||||||||||||||||
d | d1 | d2 | d3 | L | L1 | L2 | L3 | B | B1 | B2 | B3 | B4 | H1 | H2 | H3 | H4 | H5 | ||
2.3ПТ-1,6/25 | 2 | 20 | 30 | 25 | 32 | 1850 | 45 | - | 162 | 935 | 360 | 65 | 175 | 237 | 60 | 60 | - | 140 | 140 |

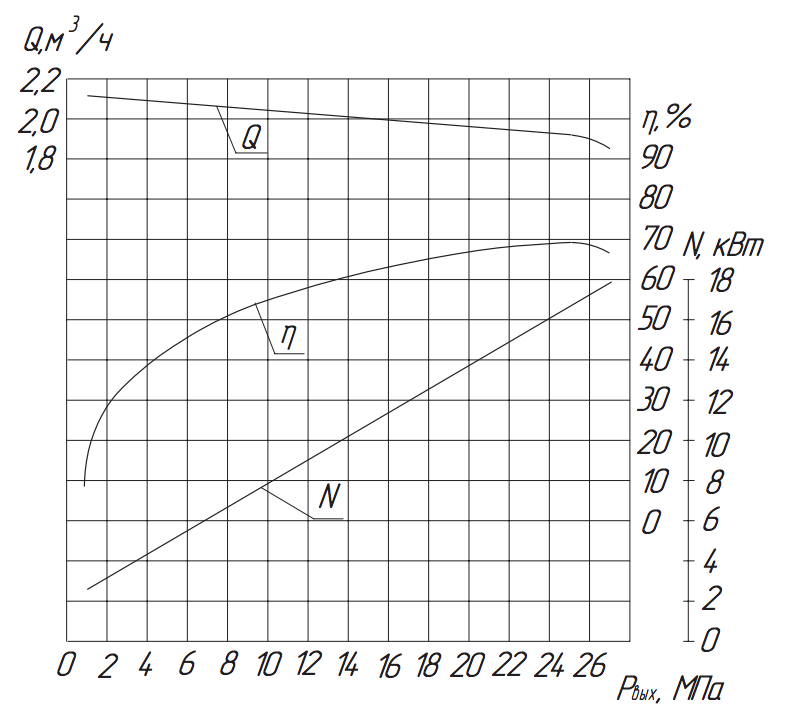

Характеристика насоса
- перекачиваемая жидкость - вода до 30°С;
- вакууметрическая высота всасывания - 5 м;
- частота вращения коленчатого вала - 320 об/мин.
![Хар-ка насоса 2.3ПТ-1,6/25 Хар-ка насоса 2.3ПТ-1,6:25.png](/upload/medialibrary/32c/32ca0c036361f94c08f7e05e00841128.png)
