Характеристики
Подача, м3/ч
—
8
Mощность двигателя, кВт
—
15
Давление на выходе из насоса, МПа, не более
—
25
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 341 510 ₽
Нашли дешевле?
Выберите нужный вариант товара

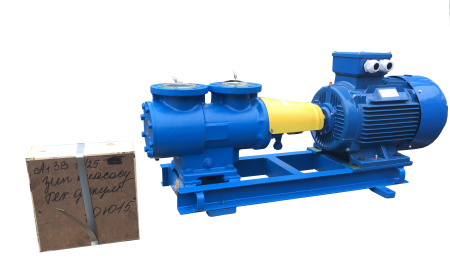

Насос А1 3В 16/25-10/25Б-ТВ1-Р1 без рамы, без двигателя
Взрывозащищенность:
N
Комплектация трехвинтовых насосов:
без рамы, без двигателя
Коррозионностойкость:
N
А1 3В 16/25-10/25Б-ТВ1-Р1-15 агрегат с общепромышленным двигателем 15 кВт (АИР160S4)
Взрывозащищенность:
N
Комплектация трехвинтовых насосов:
агрегат с общепромышленным двигателем
Коррозионностойкость:
N
2 788 145 ₽/шт
Варианты цен
2 788 145 ₽/шт
А1 3В 16/25-10/25Б-ТВ1-Р1-15-Е агрегат со взрывозащищенным двигателем 15 кВт (BA160S4)
Взрывозащищенность:
N
Комплектация трехвинтовых насосов:
агрегат со взрывозащищенным двигателем
Коррозионностойкость:
N
341 510 ₽/шт
Варианты цен
341 510 ₽/шт
Описание
Технические характеристики
(Старое обозначение насоса А1 3В 16/25-8/25Б)Подача, м³/ч, не менее - 8
Частота вращения, об/мин - 1450
Частота вращения, c˜¹ - 24
Давление на выходе из насоса, кгс/см² не более - 25
КПД насоса, % - 56,5
Напряжения сети, В - 220/380
Частота тока, Гц - 50
Вид тока - переменный
Допускаемая вакуумметрическая высота всасывания, м - 5
Насос трехвинтовой
№ поз. | Наименование детали | Кол-во шт. | № поз. | Наименование детали | Кол-во шт. |
1 | Шпонка 8x7x1 | 1 | 18 | Прокладка | 2 |
2 | Торцовое уплотнение | 19 | Штифт полый | 1 | |
УТ28Б | 1 | 20 | Втулка | 1 | |
3 | Прокладка | 1 | 21 | Подшипник 306 | 1 |
4 | Винт ведущий | 1 | 22 | Проставка | 1 |
5 | Обойма | 1 | 23 | Передняя крышка | 1 |
6 | Винт ведомый | 2 | 24 | Крышка сальника | 1 |
7 | Корпус | 1 | 26 | Втулка сгонная | 1 |
8 | Втулка ведущего винта | 1 | 27 | Винт ВМ4-6дх8.14Н | 1 |
9 | Втулка ведомого винта | 2 | 28 | Болт М8х25.56 | 4 |
10 | Штуцерное соединение | 1 | 29 | Стопорное кольцо АЗО | 1 |
11 | Прокладка | 1 | 30 | Стопорный винт | 1 |
12 | Специальная пробка | 1 | 31 | Болт М 12x35.56 | 12 |
13 | Пружина | 1 | 32 | Прокладка | 2 |
14 | Шарик Б10-200 | 1 | 33 | Задняя крышка | 1 |
16 | Прокладка | 1 | 34 | Стяжка | 1 |
17 | Пробка | 1 | 35 | Болт М12-35.56 | 12 |
Характеристика насоса А1 3В 16/25
Жидкость – масло минеральное
Вязкость – 0,76*10-4 м 2 /с (10°ВУ)
Частота вращения – 24 с-1 (1450 об/мин)
Вакуумметрическая высота всасывания – 5 м
Габаритный чертеж электронасосных агрегатов
Типоразмер агрегата | Марка двигателя | L±10 | L±5 | L2±20 | h+10 | A | A1 | B1+10 | B2+10 | H+10 | h1±10 | h2±5 | Мощность двигателя, кВт |
А13В16/25- 8/25Б-2 |
AHMP160S4 BA160S4 |
1280 1195 |
950 | 535 | 230 | 655 | 380 | 420 | 300 |
605 590 |
270 | 415 | 15 |
А13В16/25- 8/25Б-3 |
AHP160S4 5A160S4 |
1220 1260 |
950 | 525 | 230 | 655 | 380 | 420 | 300 |
495 512 |
270 | 415 | 15 |
