Насос А3 3В 8/63-11/63Б

От 547 644 руб. за 1 шт
Характеристики
Подача, м3/ч
11.52
Mощность двигателя, кВт
22
Давление на выходе из насоса, МПа, не более
63
Выберите нужный вариант товара
Фото
Название и артикул
Комплектация трехвинтовых насосов
Цена
Насос А3 3В 8/63-11/63Б агрегат со взрывозащищенным двигателем 30 кВт
агрегат со взрывозащищенным двигателем
580 314 руб. за 1 шт
- +
Насос А3 3В 8/63-11/63Б агрегат с общепромышленным двигателем 30 кВт
агрегат с общепромышленным двигателем
556 839 руб. за 1 шт
- +
Насос А3 3В 8/63-11/63Б агрегат со взрывозащищенным двигателем 22 кВт
агрегат со взрывозащищенным двигателем
567 757 руб. за 1 шт
- +
Насос А3 3В 8/63-11/63Б агрегат с общепромышленным двигателем 22 кВт
агрегат с общепромышленным двигателем
547 644 руб. за 1 шт
- +
Насос А3 3В 8/63-11/63Б без рамы, без двигателя
без рамы, без двигателя
Не указана цена
за 1 шт
Технические характеристики

Подача, м³/ч, не менее - 11,52
Частота вращения, об/мин - 2900
Частота вращения, c˜¹ - 48
Давление на выходе из насоса, кгс/см² не более - 63
КПД насоса, % - 77
Напряжения сети, В - 380
Частота тока, Гц - 50
Вид тока - переменный
Допускаемая вакуумметрическая высота всасывания, м - 5

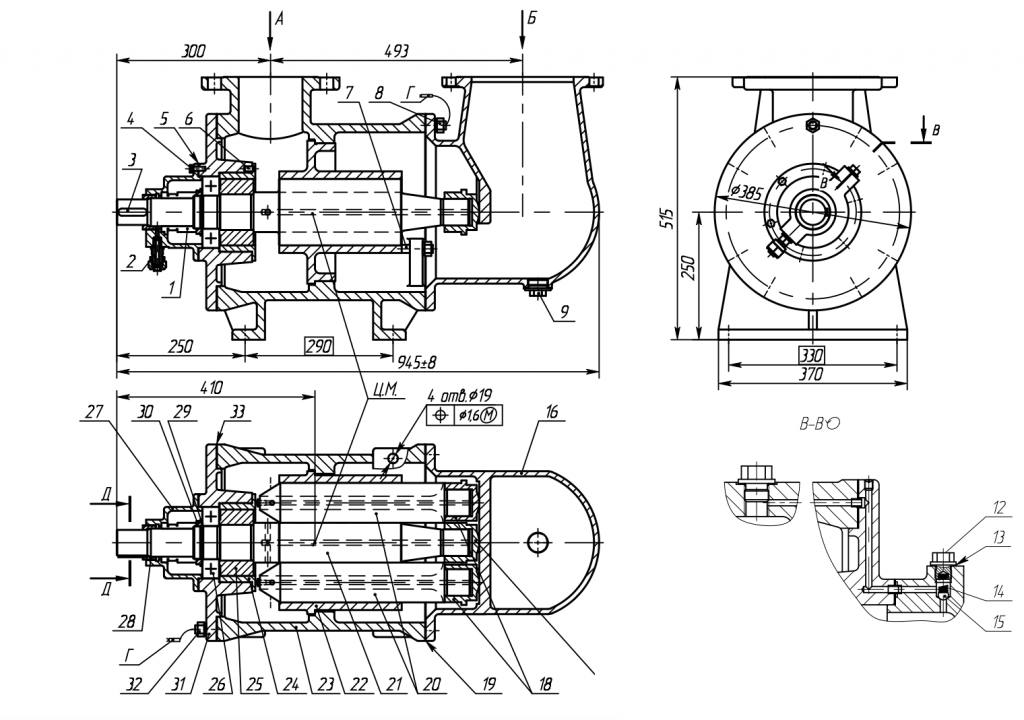

 Насос трехвинтовой
А3 3В 8/63
в разрезе


№  поз. Наименование детали Кол-  во  шт.
1 Корпус 1
2 Кольцо 1
3 Крышка сальника 1
4 Болт М8-6дх30.56 4
5 Втулка маслоотражательная 1
6 Шпонка 8x7x36 1
7 Уплотнение торцовое УТ-28 1
8 Прокладка 1
9 Крышка верхняя 1
10 Болт М16-6дх45.56 8
11 Винт М4-6дх8.14Н 1
12 Подшипник 206 1
13 Корпус подшипника 1
14 Втулка 1
15 Обойма 1
16 Винт ведомый 2
17 Винт ведущий 1
18 Винт ведомый 2
19 Втулка ведомого винта 2
20 Втулка ведущего винта 1
21 Пята ведомого винта 2
22 Кольцо 1
23 Пята ведущего винта 1
24 Болт М16-6дх45.56 8
25 Проставка 1
26 Крышка задняя 1
27 Пробка 1
28 Штифт 5x30 1
29 Пробка 1
30 Штуцер 2
31 Штуцер 1
32 Шайба 30.01 ГОСТ 11872-89 1
33 Штифт полый 2
34 Кольцо 008-012-25-2-2 2
35 Прокладка 7
36 Штуцер 1
37 Пружина 1
38 Шарик Б10-200 1
39 Винт М6-6дх8.14Н 5
40 Пробка 1

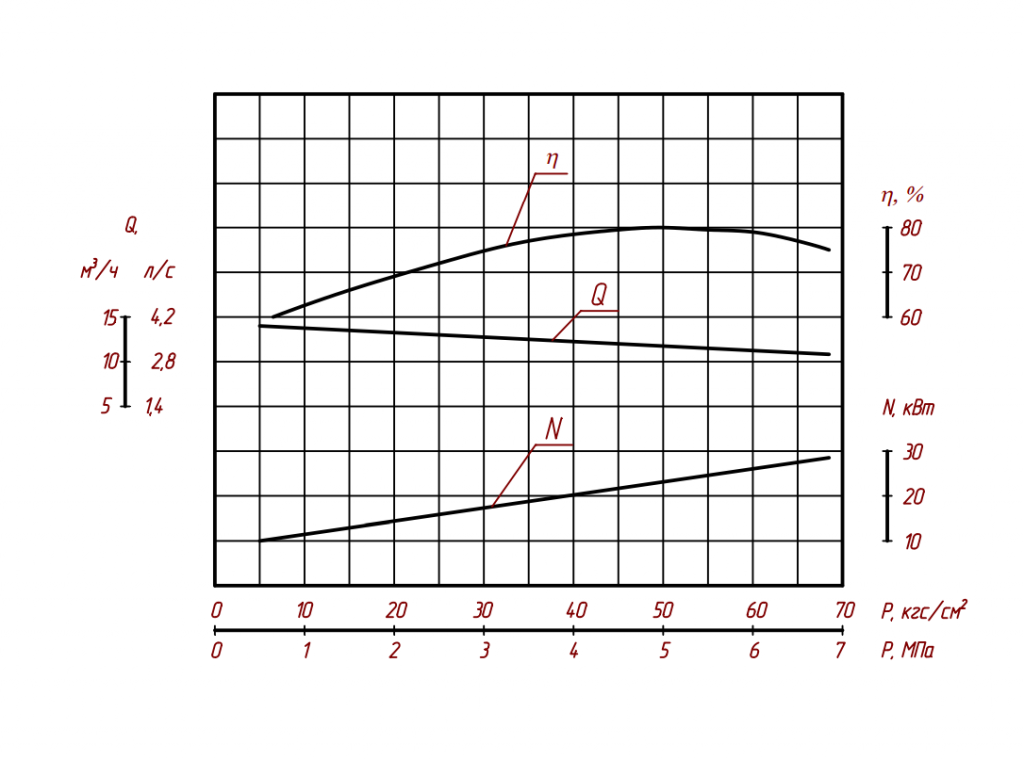

Характеристика насоса А3 3В 8/63

Частота вращения – 48 с-1 (2900 об/мин)
Жидкость – масло минеральное
Вязкость – 0,76·10-4 м 2 /с (10°ВУ)
Допускаемая вакуумметрическая высота всасывания – 5 м.

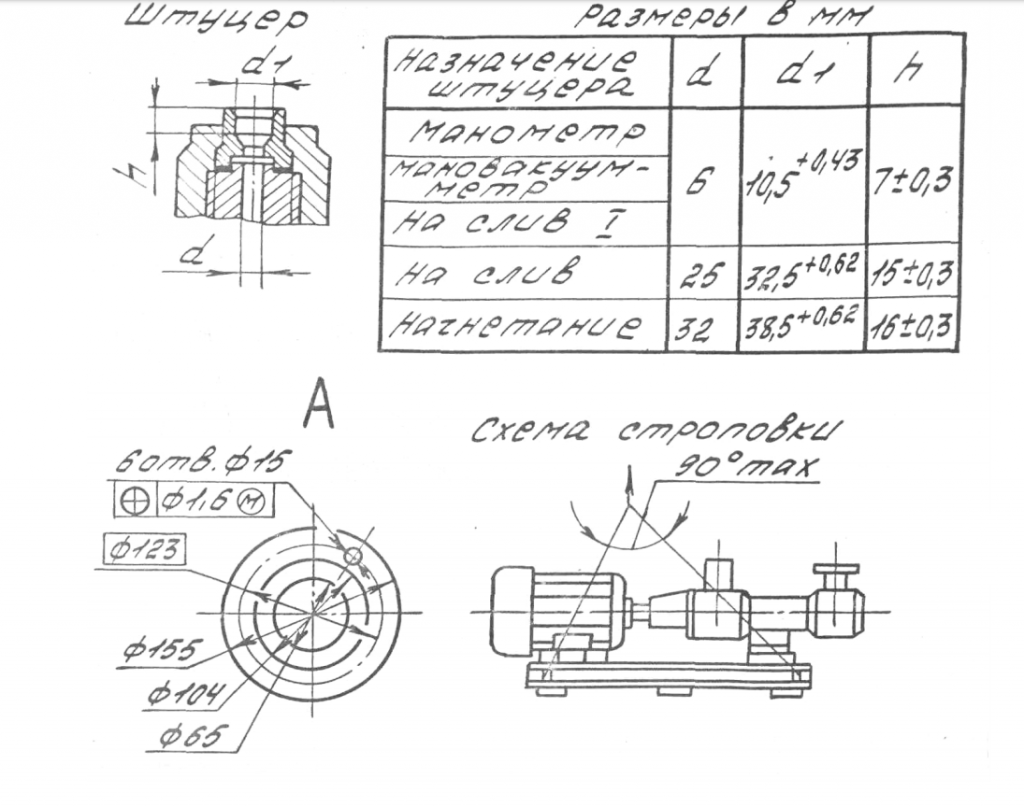

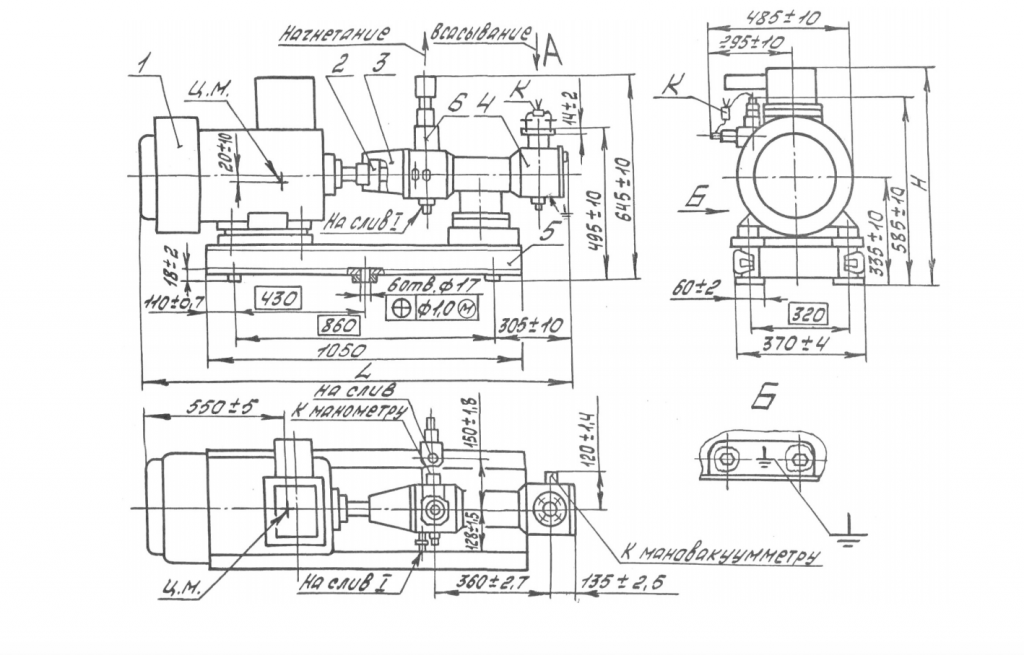

Габаритный чертеж агрегатов электронасосных




Обозначение  агрегата Тип электродвигателя Размеры, мм Масса,  кг
L_±10, мм Н±10, мм
АЗ ЗВ 8/63-11/63Б ВА 180 М2 1440 655 405
АЗ ЗВ 8/63-11/63Б АИМР 180 М2 1480 690 425
